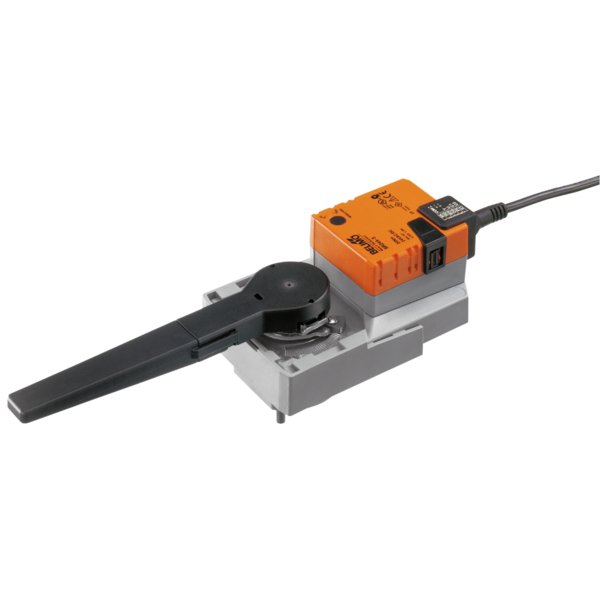

SR24A-SZ-5

Siłownik obrotowy do zaworów i klap

Siłownik obrotowy SR24A-SZ-5 to urządzenie przeznaczone do sterowania zaworami obrotowymi oraz klapami motylkowymi w instalacjach HVAC. Zapewnia moment obrotowy o wartości 20 Nm i jest zasilany bezpiecznym, niskim napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 0.5...10 V.

Kluczowe cechy i funkcje

• Precyzyjne sterowanie analogowe: Urządzenie jest sterowane za pomocą standardowego sygnału 0.5...10 V, co pozwala na dokładne ustawienie pozycji. Dodatkowo, siłownik generuje sygnał sprzężenia zwrotnego (0.5...10 V), który informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi siłownikami.
• Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na zaworze lub klapie motylkowej wyposażonej w kołnierz montażowy F05. Pozycję montażową można regulować w krokach co 90 stopni.
• Możliwość ręcznej obsługi: Wbudowany przycisk pozwala na ręczne przestawienie siłownika. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a przycisk można zablokować w pozycji wciśniętej, aby ułatwić regulację.
• Regulowany kąt obrotu: Kąt pracy siłownika można dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Wskaźnik położenia: Zintegrowany, dwuczęściowy wskaźnik mechaniczny pozwala na szybkie odczytanie aktualnego położenia zaworu lub klapy.

Zastosowanie i uwagi dotyczące montażu

Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż musi być wykonany przez osoby o odpowiednich uprawnieniach, z zachowaniem obowiązujących norm i przepisów. Siłownik jest bezobsługowy, a jego obudowa zapewnia stopień ochrony IP54.

Dostępne akcesoria

Możliwości siłownika można rozszerzyć o dodatkowe akcesoria nakładane:

• Styki pomocnicze 1x SPDT (typ S1A)
• Styki pomocnicze 2x SPDT (typ S2A)
• Potencjometry sprzężenia zwrotnego: 140 Ω (P140A), 1 kΩ (P1000A), 10 kΩ (P10000A)
