SRC24A-SR-5

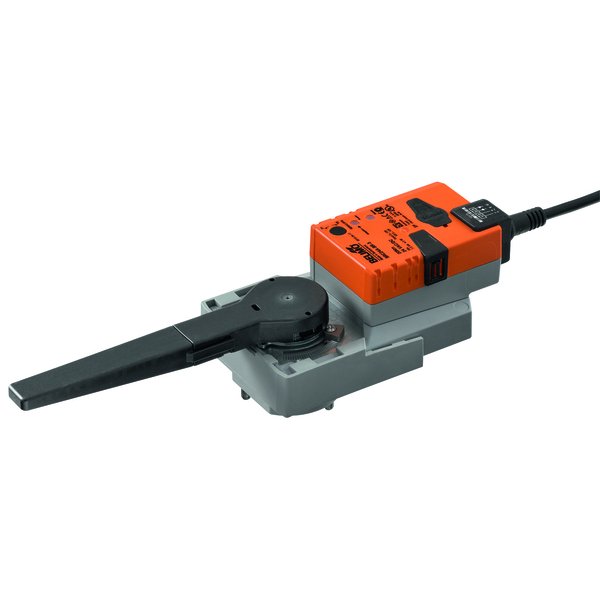

Siłownik obrotowy SRC24A-SR-5 do zaworów i klap motylkowych

Siłownik SRC24A-SR-5 to niezawodne urządzenie przeznaczone do sterowania zaworami obrotowymi oraz klapami motylkowymi w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zapewnia precyzyjną regulację dzięki sterowaniu analogowemu.

Najważniejsze parametry:

• Moment obrotowy: 20 Nm
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: analogowy 2...10 V
• Sygnał sprzężenia zwrotnego: 2...10 V
• Czas obrotu: 35 sekund dla kąta 90°

Kluczowe cechy i funkcje

Model ten charakteryzuje się szeregiem rozwiązań ułatwiających montaż i gwarantujących bezawaryjną pracę przez długi czas.

• Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na zaworze lub klapie z kołnierzem montażowym F05. Pozycję montażową można regulować w krokach co 90 stopni, co zapewnia dużą elastyczność instalacji.
• Tryb pracy i sterowanie: Urządzenie jest sterowane standardowym sygnałem DC w zakresie 2...10 V, co pozwala na precyzyjne pozycjonowanie. Dostępny sygnał zwrotny (napięcie pomiarowe U) również w zakresie 2...10 V umożliwia elektryczne odczytanie położenia zaworu (0-100%) i może być wykorzystany jako sygnał sterujący dla kolejnych siłowników.
• Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co chroni zarówno urządzenie, jak i elementy instalacji.
• Możliwość ręcznego przestawiania: Wbudowany przycisk pozwala na ręczne sterowanie siłownikiem. Po jego wciśnięciu przekładnia zostaje wysprzęglona. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.

Zastosowanie

Urządzenie jest przeznaczone do pracy wewnątrz budynków. Montaż na zewnątrz jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych i agresywnych gazów, zgodnie z warunkami podanymi w karcie katalogowej.
