TRC24A-SR

Siłownik obrotowy do zaworów kulowych o krótkim czasie ruchu TRC24A-SR Belimo, moment 2 Nm, sterowanie analogowe (2 ... 10 V), zasilanie 24 V AC/DC, czas przejścia 15 sek.

Producent: Belimo

Kod produktu: TRC24A-SR

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Czas ruchu:	2.5...19 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik obrotowy do zaworów kulowych

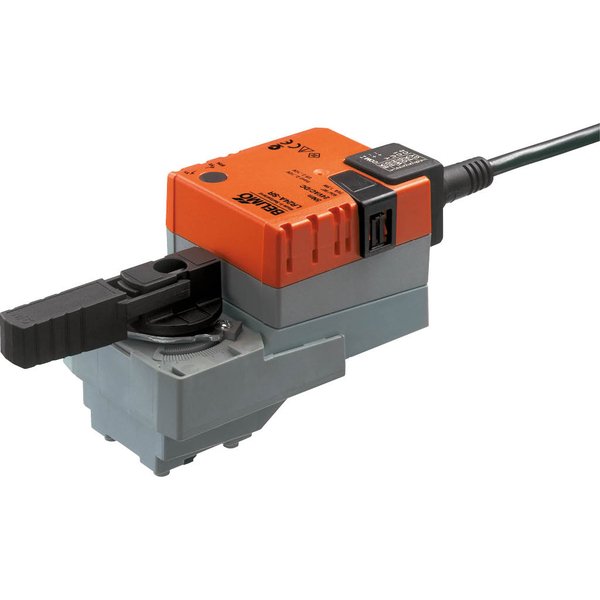

Siłownik obrotowy TRC24A-SR to urządzenie przeznaczone do precyzyjnej regulacji zaworów kulowych w instalacjach. Zasilany jest napięciem AC/DC 24 V i charakteryzuje się momentem obrotowym o wartości 2 Nm. Czas pełnego obrotu silnika wynosi 15 sekund, co zapewnia szybką reakcję w systemach automatyki.

Główne cechy i funkcje

Sterowanie i sprzężenie zwrotne: Urządzenie jest sterowane za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Generuje również sygnał sprzężenia zwrotnego (2...10 V), który informuje o aktualnym położeniu zaworu i może być wykorzystany do sterowania innymi siłownikami.
Łatwy montaż bezpośredni: Montaż na zaworze kulowym odbywa się za pomocą jednej centralnej śruby. Położenie siłownika można regulować w krokach co 90 stopni, a wbudowane we wskaźnik położenia narzędzie ułatwia instalację.
Obsługa ręczna: Siłownik wyposażono w przycisk do ręcznego przestawiania. Jego naciśnięcie powoduje wysprzęglenie przekładni, a mechanizm blokady pozwala utrzymać ją w tym stanie na czas prac serwisowych.
Regulowany kąt obrotu: Zakres pracy siłownika można łatwo dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu skrajnego położenia.

Zastosowanie

Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być instalowane na zewnątrz, pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, lodu oraz promieni słonecznych.

Kompatybilne akcesoria

Funkcjonalność siłownika można rozszerzyć o dodatkowe akcesoria nakładane:

Styk pomocniczy 1x SPDT (typ S1A)
Styk pomocniczy 2x SPDT (typ S2A)
Potencjometr sprzężenia zwrotnego 140 Ω (typ P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ (typ P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ (typ P10000A)

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	15 s / 90°
Poziom mocy akustycznej – silnik:	40 dB(A)
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.44 kg
