GR230A-R

Siłownik obrotowy (modernizacja), 40 Nm, AC 100...240 V, Zamknij/Otwórz, 150 s, IP54, F05/F07

Kod produktu: GR230A-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	AC 100...240 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel 1 m, 3x 0.75 mm²
Kategoria ochronna:	IP54

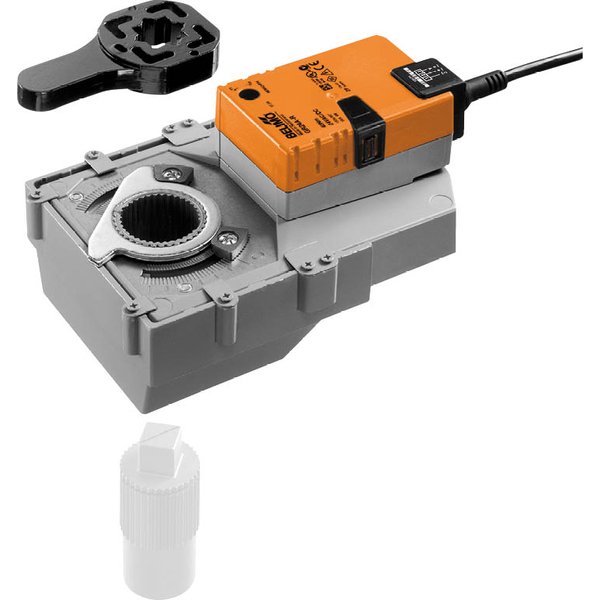

Siłownik obrotowy RetroFIT+ GR230A-R do zaworów obrotowych i klap motylkowych

Siłownik obrotowy RetroFIT+ GR230A-R to efektywne rozwiązanie przeznaczone do zaworów obrotowych i klap motylkowych. Charakteryzuje się momentem obrotowym silnika wynoszącym 40 Nm oraz szerokim zakresem napięcia znamionowego AC 100...240 V. Sterowanie odbywa się w prostym trybie Zamknij/Otwórz, co zapewnia łatwą integrację i niezawodne działanie.

Główne cechy:

Uniwersalne zastosowanie: Przeznaczony do zaworów obrotowych i klap motylkowych spełniających specyfikacje mechaniczne ISO 5211: F05 lub F07 (dotyczące średnicy koła otworów na kołnierzu montażowym korpusu) oraz posiadających końcówkę wrzeciona kwadratową lub okrągłą sfrezowaną z dwóch stron. Należy pamiętać, że adapter osi (kształtowy) nie jest częścią standardowego wyposażenia.
Łatwy i szybki montaż: Siłownik montowany jest bezpośrednio na zaworze obrotowym lub klapie motylkowej wyposażonej w kołnierz montażowy. Możliwość zmiany położenia siłownika względem zaworu co 90° ułatwia instalację w różnych konfiguracjach.
Funkcja ręcznego przestawiania: Umożliwia ręczne przestawienie po naciśnięciu dedykowanego przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, z opcją zablokowania wciśniętego przycisku dla komfortu użytkowania.
Regulacja kąta obrotu: Kąt obrotu siłownika można precyzyjnie dostosować za pomocą wbudowanych ograniczników mechanicznych, co pozwala na optymalne ustawienie pracy systemu.
Wysoka niezawodność: Siłownik jest w pełni zabezpieczony przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Automatyczne zatrzymanie po dojściu do ogranicznika zapewnia bezpieczną i długotrwałą eksploatację.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	5W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	9 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05/F07
Masa
Masa:	1.9 kg
