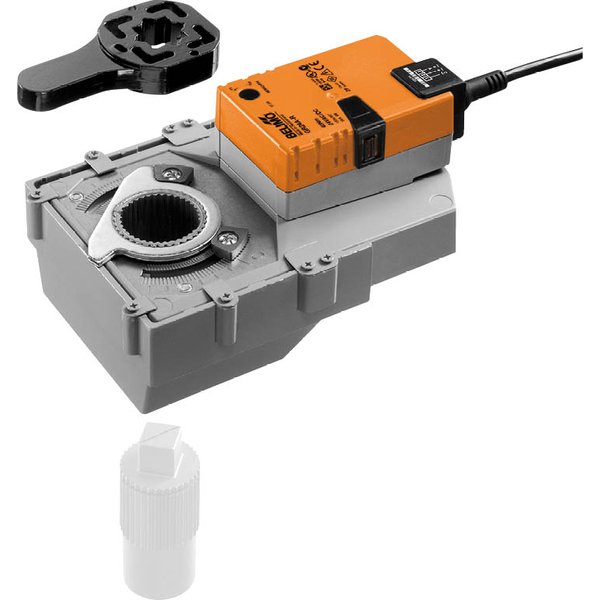

GR24A-R

Siłownik obrotowy (modernizacja), 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 150 s, IP54, F05/F07

Kod produktu: GR24A-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel 1 m, 3x 0.75 mm²
Kategoria ochronna:	IP54

Siłownik obrotowy RetroFIT+ GR24A-R jest przeznaczony do zaworów obrotowych i klap motylkowych. Charakteryzuje się momentem obrotowym silnika wynoszącym 40 Nm, napięciem znamionowym AC/DC 24 V oraz sterowaniem typu Zamknij/Otwórz.

Główne cechy produktu

Zastosowanie: Idealny do zaworów obrotowych i klap motylkowych, z kompatybilnością kołnierzy montażowych ISO 5211 (F05 lub F07) oraz końcówek wrzecion kwadratowych lub okrągłych sfrezowanych z dwóch stron.
Łatwy montaż bezpośredni: Umożliwia prosty montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej z kołnierzem montażowym. Położenie siłownika względem zaworu można zmieniać z krokiem 90°.
Przestawianie ręczne: Funkcja ręcznego przestawiania jest dostępna po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, a wciśnięty przycisk posiada możliwość zablokowania.
Regulowany kąt obrotu: Kąt obrotu siłownika jest regulowany za pomocą ograniczników mechanicznych, co zapewnia elastyczność w różnych zastosowaniach.
Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika, gwarantując długotrwałą i bezproblemową pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05/F07
Masa
Masa:	1.9 kg
