GR24A-SR-5
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Połączenie elektryczne: | Kabel 1 m, 4x 0.75 mm² |
| Kategoria ochronna: | IP54 |

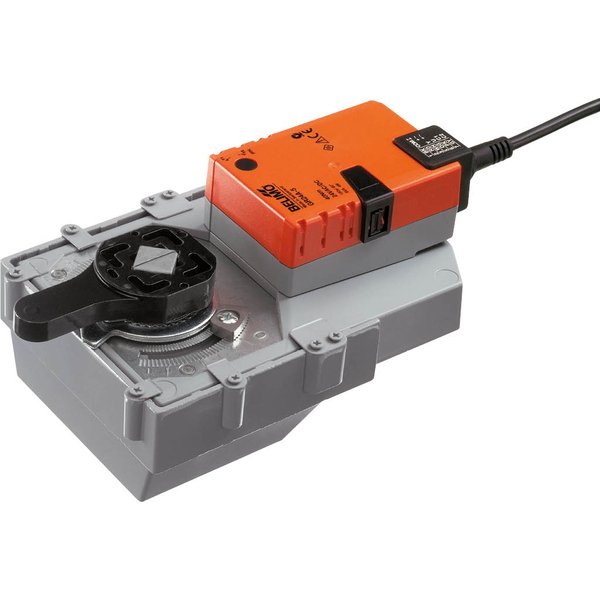

Siłownik obrotowy do zaworów obrotowych i klap motylkowych
Prezentujemy siłownik obrotowy GR24A-SR-5, zaprojektowany do efektywnego sterowania zaworami obrotowymi i klapami motylkowymi. Jest to niezawodne rozwiązanie dla stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych.
- Moment obrotowy: 40 Nm
- Napięcie znamionowe: AC/DC 24 V
- Sterowanie: Analogowe 2...10 V
- Sygnał sprzężenia zwrotnego: 2...10 V
Cechy produktu
-
Tryb pracy
Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V (należy zwrócić uwagę na zakres roboczy) i ustawia się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia zaworu 0...100% oraz jako sygnał nastawczy dla innych siłowników.
-
Łatwy montaż bezpośredni
Łatwy montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej z kołnierzem montażowym. Położenie względem zaworu można zmieniać z krokiem 90°.
-
Przestawianie ręczne
Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
-
Regulowany kąt obrotu
Kąt obrotu regulowany przy użyciu ograniczników mechanicznych.
-
Wysoka niezawodność działania
Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
Urządzenie spełnia klasę ochronności III (Napięcie bezpieczne - niskie SELV) oraz posiada kategorię ochronną obudowy IP54, co zapewnia bezpieczeństwo i trwałość w użytkowaniu. Jest przystosowane do pracy w temperaturze otoczenia od -30 do 50°C.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 4.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny, zintegrowany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Dane mechaniczne | |
| Przyłącze kołnierzowe: | F05 |
| Masa | |
| Masa: | 2.2 kg |
