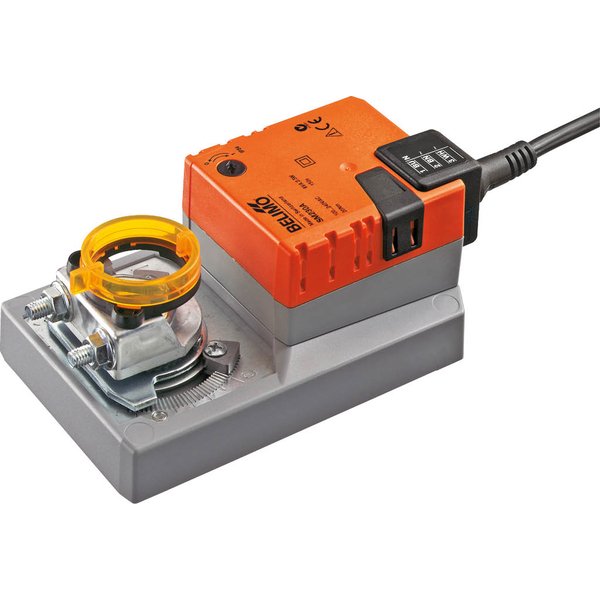

SM230A

Siłownik SM230A Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: SM230A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM230A

Siłownik SM230A jest przeznaczony do regulacji przepustnic powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC). Skutecznie obsługuje przepustnice o powierzchni do około 4 m². Urządzenie zasilane jest napięciem znamionowym AC 100...240 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym, oferując moment obrotowy silnika na poziomie 20 Nm.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Siłownik instaluje się w łatwy sposób bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku montażowego. Dołączone zabezpieczenie chroni urządzenie przed obracaniem się.
Możliwość ręcznego przestawiania: Wbudowany przycisk pozwala na ręczną obsługę. Jego wciśnięcie wysprzęgla przekładnię, a funkcja blokady umożliwia utrzymanie jej w tym stanie, co ułatwia konfigurację i serwis.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie ograniczyć po obu stronach za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność działania: Urządzenie jest odporne na przeciążenia i nie wymaga zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Wybór kierunku obrotów: Kierunek ruchu silnika można w prosty sposób wybrać za pomocą dedykowanego przełącznika.
Wysoka klasa ochrony: Obudowa o stopniu ochrony IP54 gwarantuje zabezpieczenie przed pyłem i bryzgami wody.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.94 kg
