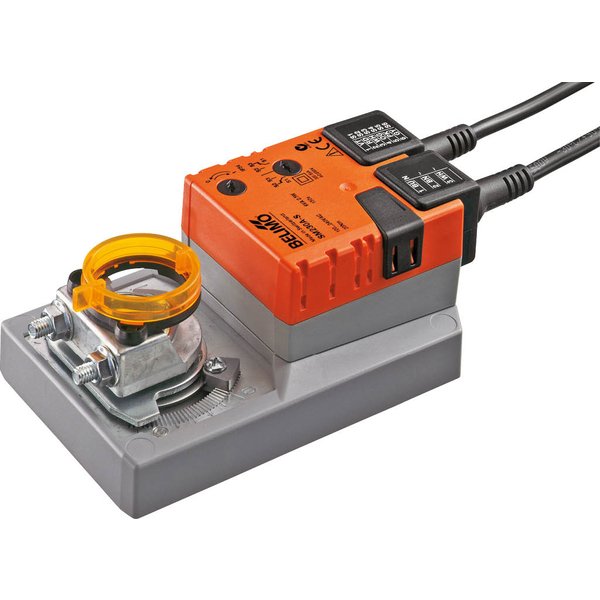

SM230A-S

Siłownik SM230A-S Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, kabel połączeniowy

Producent: Belimo

Kod produktu: SM230A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM230A-S

Siłownik SM230A-S jest przeznaczony do efektywnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Urządzenie jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 4 m². Generuje moment obrotowy o wartości 20 Nm, zapewniając niezawodną pracę. Siłownik jest zasilany napięciem znamionowym w szerokim zakresie AC 100...240 V i oferuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe. Dodatkowym atutem jest wbudowany styk pomocniczy, zwiększający elastyczność w systemach automatyki.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Instalacja na osi przepustnicy jest szybka i łatwa dzięki zastosowaniu uniwersalnego zacisku montażowego. W zestawie znajduje się również element zabezpieczający przed obracaniem się siłownika.
Możliwość przestawiania ręcznego: W razie potrzeby siłownik można obsłużyć ręcznie. Wystarczy wcisnąć przycisk, aby wysprzęglić przekładnię. Istnieje możliwość zablokowania przycisku w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu zadanego położenia krańcowego.
Elastyczna sygnalizacja: Zintegrowany styk pomocniczy z możliwością płynnej regulacji w zakresie 0-100% pozwala na elastyczne przesyłanie informacji o położeniu przepustnicy do systemu sterowania.

Zastosowanie

Urządzenie jest przeznaczone do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg, lód czy promieniowanie słoneczne, oraz utrzymania warunków otoczenia zgodnych ze specyfikacją.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	6 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
