SM230A-TP

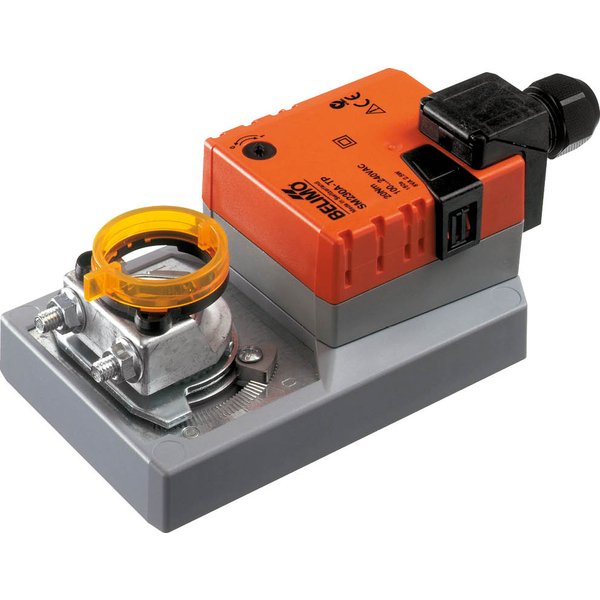

Siłownik SM230A-TP Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: SM230A-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM230A-TP

Siłownik SM230A-TP przeznaczony jest do efektywnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach. Model ten jest odpowiedni do obsługi przepustnic o powierzchni dochodzącej do 4 m². Urządzenie zasilane jest napięciem znamionowym AC 100...240 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym. Wyposażone jest w praktyczne zaciski połączeniowe ułatwiające instalację.

Cechy i funkcjonalność produktu

Prosty montaż: Siłownik można łatwo i bezpośrednio zamontować na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk montażowy oraz element zapobiegający obrotowi obudowy.
Sterowanie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Przekładnia zostaje wysprzęglona na czas wciśnięcia przycisku, z opcją jego zablokowania w tej pozycji.
Regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na elastyczne dopasowanie do wymagań instalacji.
Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu krańcowego, co gwarantuje bezpieczną i długotrwałą pracę.
Wybór kierunku obrotu: Kierunek ruchu silnika można łatwo zmienić za pomocą przełącznika, co zwiększa uniwersalność zastosowań.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.89 kg
