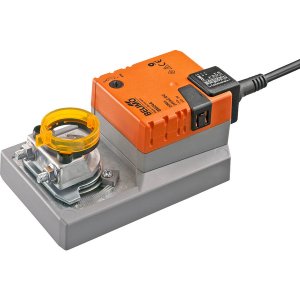

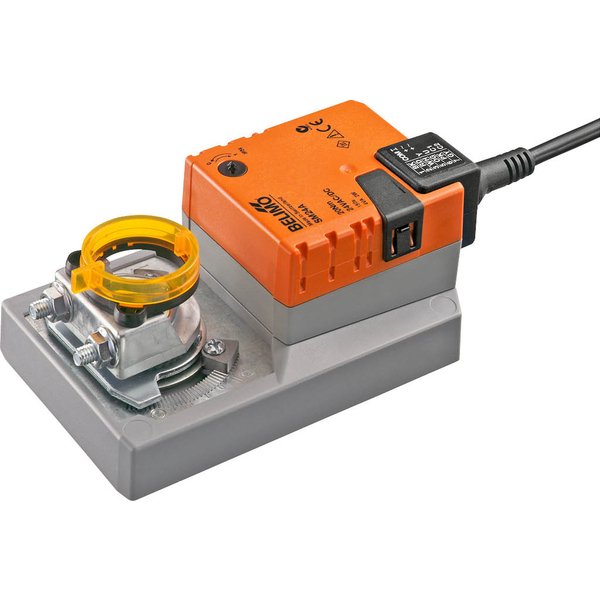

Siłownik SM24A Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: SM24A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM24A

Siłownik SM24A przeznaczony jest do sterowania przepustnicami powietrza w systemach wentylacji, klimatyzacji i ogrzewania. Idealnie nadaje się do przepustnic o powierzchni dochodzącej do 4 m². Urządzenie generuje moment obrotowy 20 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym.

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk montażowy oraz element zapobiegający obracaniu się korpusu urządzenia.
Obsługa ręczna: Możliwość ręcznego ustawienia przepustnicy jest dostępna za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia serwisowanie.
Elastyczna regulacja kąta obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą regulowanych ograniczników mechanicznych. Maksymalny kąt wynosi 95°.
Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.

Dodatkowe zalety

Wybór kierunku obrotu: Kierunek obrotu silnika można łatwo zmienić za pomocą przełącznika, co zwiększa uniwersalność zastosowań.
Możliwość pracy równoległej: Kilka siłowników może być połączonych i pracować równolegle (należy sprawdzić dane eksploatacyjne).
Wysoki stopień ochrony: Obudowa o stopniu ochrony IP54 zapewnia odporność na pył i bryzgi wody, co gwarantuje długą żywotność w trudnych warunkach instalacyjnych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.94 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 1x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

S2A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P10000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P140A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

Akcesoria mechaniczne

Z-SMA

Przedłużenie płytki montażowej do SM..A, Z-SMA Belimo

AH-20

Przyłącze mechaniczne: Odwracalny uniwersalny zacisk montażowy

AV12-25-I

Rodzaj ruchu: Obrotowy

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

K-ENSA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ENSA-I

Zacisk montażowy K-ENSA Belimo do osi ze stali nierdzewnej, zakres regulacji zacisku 8...26 mm, zastosowanie z SM..A, jednostronny, opakowanie 20 szt.
