SM24A-MOD
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

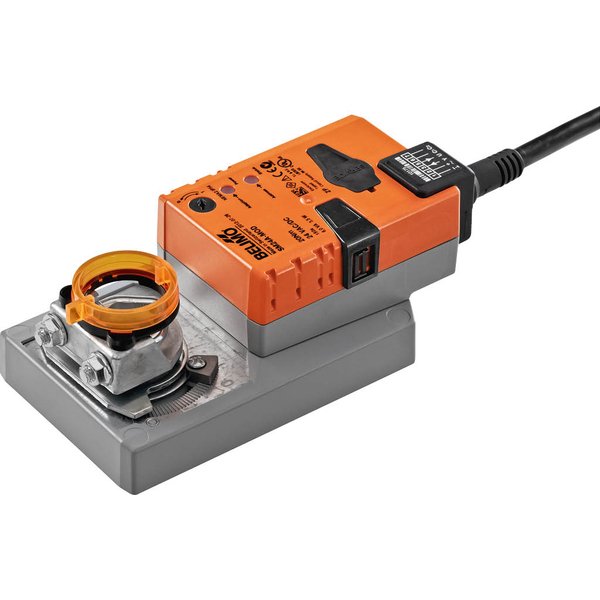

Siłownik do przepustnic SM24A-MOD z interfejsem komunikacyjnym
Siłownik SM24A-MOD jest nowoczesnym urządzeniem przeznaczonym do precyzyjnego sterowania przepustnicami powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Został zaprojektowany do efektywnej pracy z przepustnicami o powierzchni sięgającej około 4 m².
Główne cechy i zastosowanie
Urządzenie charakteryzuje się wszechstronnością i niezawodnością, oferując kluczowe parametry do zastosowań w automatyce budynkowej:
- Moment obrotowy silnika: 20 Nm, zapewniający odpowiednią siłę do operowania przepustnicami.
- Zasilanie: Uniwersalne napięcie znamionowe AC/DC 24 V.
- Sterowanie hybrydowe: Możliwość sterowania zarówno w sposób konwencjonalny (analogowy), jak i poprzez cyfrowe interfejsy komunikacyjne.
- Szerokie opcje komunikacji: Zintegrowana obsługa protokołów BACnet MS/TP, Modbus RTU oraz MP-Bus Belimo.
- Integracja z czujnikami: Możliwość bezpośredniego podłączenia i przetwarzania sygnałów z zewnętrznych czujników.
Kluczowe właściwości produktu
Wszechstronna komunikacja
Siłownik odbiera cyfrowe sygnały z systemu nadrzędnego i wysyła informacje zwrotne o swoim aktualnym stanie, co pozwala na pełną integrację z systemami zarządzania budynkiem (BMS).
Przetwarzanie sygnałów z czujników
Umożliwia podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnał z czujnika jest konwertowany na postać cyfrową i udostępniany w sieci Modbus, BACnet lub MP-Bus, co upraszcza instalację i redukuje okablowanie.
Elastyczna konfiguracja
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy siłownika można łatwo dostosować przy użyciu aplikacji Belimo Assistant 2.
Tryb hybrydowy
Urządzenie może być sterowane za pomocą tradycyjnego sygnału analogowego, jednocześnie udostępniając dane o swoim położeniu i statusie cyfrowo przez protokół BACnet lub Modbus.
Prosty montaż bezpośredni
Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilną pozycję siłownika.
Możliwość sterowania ręcznego
Wciśnięcie przycisku na obudowie powoduje wysprzęglenie przekładni, co pozwala na ręczne ustawienie przepustnicy. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu
Zakres ruchu siłownika można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników, dostosowując go do wymagań konkretnej instalacji.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 86...346 s |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.0 kg |
