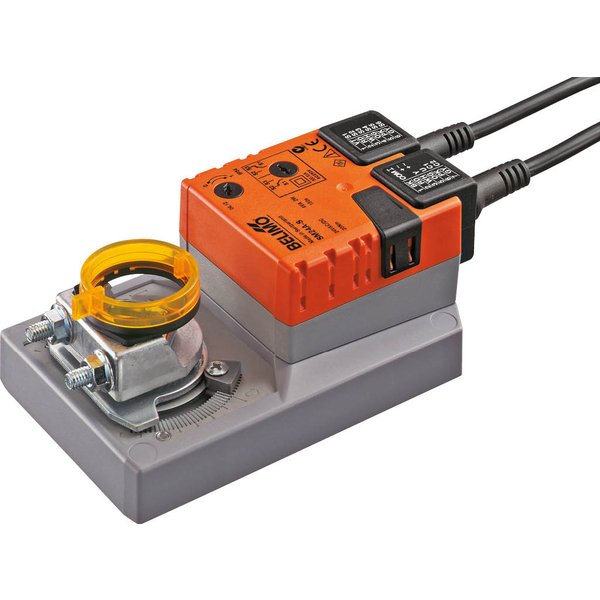

SM24A-S

Siłownik SM24A-S Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, kabel połączeniowy

Producent: Belimo

Kod produktu: SM24A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM24A-S

Siłownik obrotowy SM24A-S został zaprojektowany do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 4 m². Urządzenie pracuje z momentem obrotowym 20 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz (3-punktowe). Dodatkową funkcjonalność zapewnia zintegrowany styk pomocniczy.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie chroni urządzenie przed obracaniem się.
Przestawianie ręczne: Możliwe jest ręczne ustawienie położenia przepustnicy. Wystarczy wcisnąć przycisk, aby wysprzęglić przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność działania: Urządzenie jest chronione przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Elastyczna sygnalizacja: Wbudowany styk pomocniczy, z możliwością regulacji w całym zakresie ruchu (0...100%), pozwala na elastyczne przekazywanie informacji o położeniu przepustnicy do systemu sterowania.

Zastosowanie

Produkt przeznaczony jest do wykorzystania w stacjonarnych systemach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	4 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.0 kg
