SM24A-S-TP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

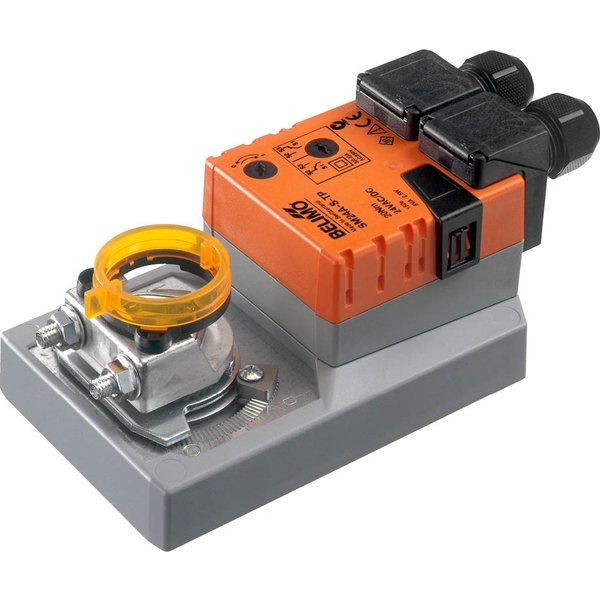

Siłownik do przepustnic powietrza SM24A-S-TP
Siłownik SM24A-S-TP został zaprojektowany do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych budynków. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 4 m².
Urządzenie charakteryzuje się następującymi parametrami:
- Moment obrotowy silnika: 20 Nm
- Zasilanie: AC/DC 24 V
- Typ sterowania: Zamknij/Otwórz lub 3-punktowe
- Wyposażony we wbudowany, regulowany styk pomocniczy
- Połączenia realizowane za pomocą zacisków śrubowych
Główne cechy i zalety
Prosty montaż
Montaż siłownika odbywa się bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk montażowy, który jest dostarczany w zestawie wraz z elementem zabezpieczającym przed obrotem.
Możliwość ręcznego sterowania
Urządzenie pozwala na ręczne przestawienie pozycji przepustnicy. Wystarczy wcisnąć przycisk, aby wysprzęglić przekładnię. Istnieje również możliwość zablokowania przycisku w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulacja kąta obrotu
Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników. Daje to pełną kontrolę nad zakresem pracy przepustnicy.
Niezawodność i bezpieczeństwo
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie, gdy osiągnie ustawiony ogranicznik, co gwarantuje długą i bezawaryjną pracę.
Elastyczna sygnalizacja położenia
Wbudowany styk pomocniczy jest regulowany w całym zakresie ruchu (0...100%), co umożliwia elastyczną sygnalizację położenia przepustnicy do systemu nadrzędnego.
Zastosowanie
Siłownik SM24A-S-TP przeznaczony jest do użytku w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Należy pamiętać, że urządzenie wymaga profesjonalnego montażu zgodnie z obowiązującymi normami.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca | 2W |
| Pobór mocy w stanie spoczynku | 0.2 W |
| Moc znamionowa | 4 VA |
| Styk pomocniczy | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania | Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy) |
| Przyłącze styku pomocniczego | Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy) |
| Praca równoległa | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 20 Nm |
| Kierunek ruchu - silnik | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie | przyciskiem, z możliwością blokady |
| Kąt obrotu | Maks. 95° |
| Uwaga dotycząca kąta obrotu | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik | 150 s / 90° |
| Poziom mocy akustycznej – silnik | 45 dB(A) |
| Mechanical interface | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Stopień ochrony NEMA/UL | NEMA 2 |
| Obudowa | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne | Wg VDI 6022 część 1 |
| Rodzaj czynności | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy | 2.5 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | -30...50°C [-22...122°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 1.0 kg |
