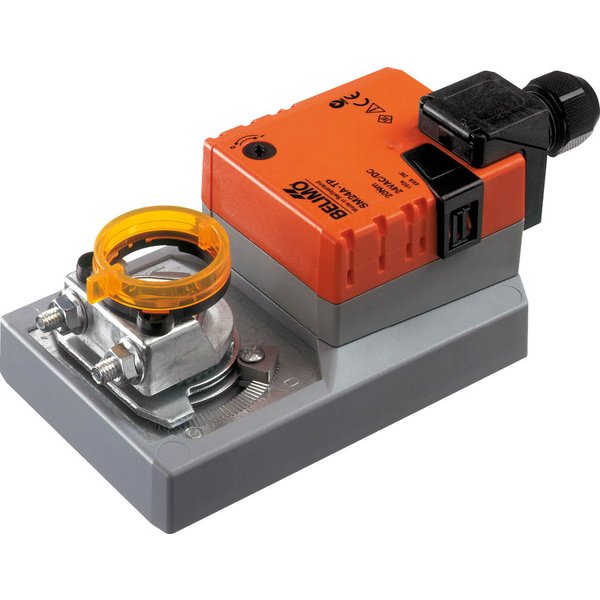

SM24A-TP

Siłownik SM24A-TP Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: SM24A-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza SM24A-TP

Siłownik SM24A-TP to uniwersalne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 4 m². Dzięki momentowi obrotowemu silnika wynoszącemu 20 Nm, zapewnia skuteczną i niezawodną pracę. Urządzenie jest zasilane napięciem znamionowym AC/DC 24 V i obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe, co pozwala na łatwą integrację z większością systemów automatyki budynkowej.

Kluczowe cechy produktu:

Łatwy montaż bezpośredni: Siłownik montuje się w prosty sposób bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk montażowy, a dołączone zabezpieczenie zapobiega obracaniu się obudowy urządzenia.
Możliwość ręcznego przestawiania: Urządzenie wyposażono w przycisk, który po wciśnięciu rozłącza przekładnię, umożliwiając ręczną zmianę położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezawaryjną pracę.

Siłownik SM24A-TP został zaprojektowany z myślą o długotrwałej i bezobsługowej pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, zapewniając stabilne i efektywne działanie całego systemu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.81 kg
