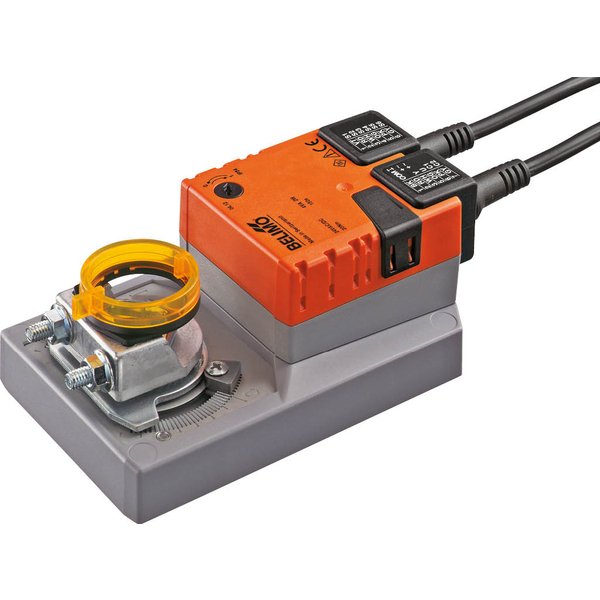

SM24AP5

Siłownik obrotowy, 20 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 150 s, IP54, Potencjometr sprzężenia zwrotnego 5 kΩ

Producent: Belimo

Kod produktu: SM24AP5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik SM24AP5 do przepustnic powietrza

Siłownik obrotowy przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Model ten jest odpowiedni do zastosowania z przepustnicami o powierzchni sięgającej około 4 m². Urządzenie generuje moment obrotowy o wartości 20 Nm i jest zasilane napięciem znamionowym AC/DC 24 V.

Sterowanie odbywa się w trybie Zamknij/Otwórz (3-punktowym). Dodatkową funkcją jest zintegrowany potencjometr, który umożliwia przesyłanie sygnału sprzężenia zwrotnego o aktualnym położeniu przepustnicy.

Główne cechy i zalety

Prosty montaż: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się urządzenia.
Obsługa ręczna: Urządzenie wyposażono w przycisk do ręcznego przestawiania, który tymczasowo wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia regulację.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu zadanego położenia krańcowego.
Sygnał sprzężenia zwrotnego: Zintegrowany potencjometr dostarcza sygnał zwrotny informujący o położeniu przepustnicy w zakresie od 0 do 100%.

Zastosowanie i montaż

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie elektryczne powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi normami. Siłownik jest bezobsługowy i nie należy go otwierać, ponieważ nie zawiera części, które mogłyby być naprawiane lub wymieniane przez użytkownika.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	4 VA
Potencjometr sprzężenia zwrotnego:	5 kΩ
Potencjometr sprzężenia zwrotnego - Tolerancja:	±5%
Potencjometr sprzężenia zwrotnego - Obciążalność:	1 W
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze potencjometru:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Protection class feedback potentiometer IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Rated current voltage potentiometer:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
