SMD230A

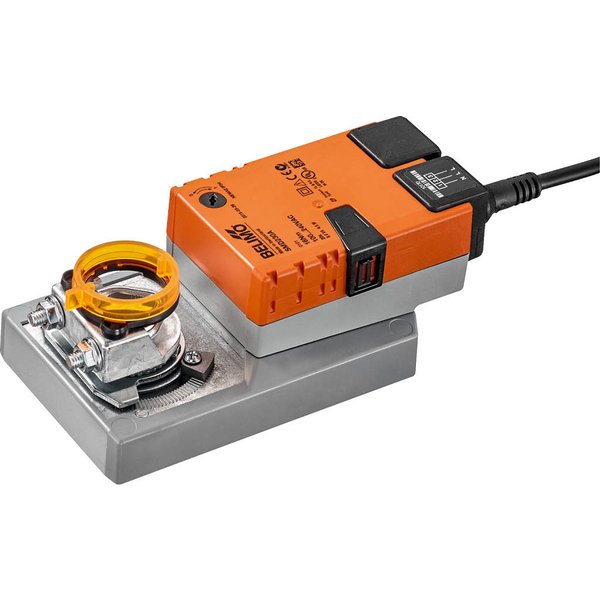

Siłownik SMD230A Belimo o bardzo krótkim czasie ruchu, bez sprężyny, 230 V AC, 16 Nm, sterowanie 2/3-punktowe

Producent: Belimo

Kod produktu: SMD230A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	16 Nm
Napięcie zasilania:	230 V
Sterowanie:	Zamknij/Otwórz, 3-punktowe
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik SMD230A do przepustnic powietrza

Siłownik SMD230A to wydajne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy ogrzewania, wentylacji i klimatyzacji. Jest idealnym rozwiązaniem do obsługi przepustnic o powierzchni dochodzącej do 3.2 m². Dzięki momentowi obrotowemu 16 Nm oraz szybkiemu czasowi ruchu wynoszącemu 20 sekund, zapewnia precyzyjną i sprawną regulację. Siłownik jest zasilany napięciem w szerokim zakresie AC 100...240 V i oferuje sterowanie typu Zamknij/Otwórz lub 3-punktowe.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Urządzenie montuje się w łatwy sposób bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego zacisku montażowego, który jest wyposażony w zabezpieczenie przed obrotem.
Przestawianie ręczne: Możliwość ręcznej obsługi jest dostępna poprzez naciśnięcie specjalnego przycisku. Przekładnia pozostaje wysprzęglona, a dla wygody przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji przy użyciu nastawialnych ograniczników mechanicznych.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu zadanego punktu końcowego, co gwarantuje bezpieczną i długotrwałą pracę.

Zastosowanie i bezpieczeństwo

Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach HVAC. Jego konstrukcja zapewnia klasę ochronności IP54, co chroni je przed pyłem i wodą. Możliwe jest równoległe podłączenie kilku siłowników, co zwiększa elastyczność projektowania systemów sterowania.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	4.5 W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	8 VA
Prąd rozruchowy (Imax):	4.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	16 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	20 s / 90°
Poziom mocy akustycznej – silnik:	55 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.0 kg
