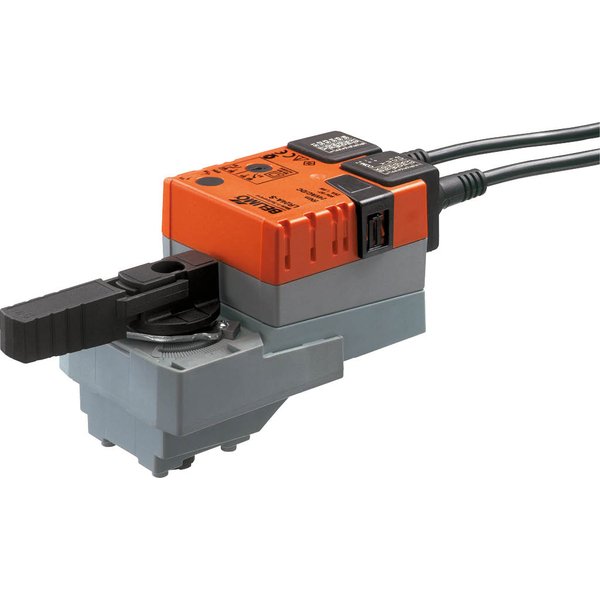

LR24A-S

Siłownik obrotowy, 5 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 90 s, 1 x SPDT, IP54

Kod produktu: LR24A-S

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz
Czas ruchu:	80...99 s
Styki pomocnicze:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy LR24A-S do zaworów kulowych

Siłownik obrotowy LR24A-S jest przeznaczony do montażu na zaworach kulowych. Urządzenie pracuje z momentem obrotowym 5 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym. Dodatkowym atutem jest wbudowany styk pomocniczy, który zwiększa elastyczność sygnalizacji.

Najważniejsze cechy produktu

Łatwy montaż bezpośredni: Instalacja na zaworze kulowym jest szybka i prosta dzięki zastosowaniu jednej centralnej śruby. Proces ułatwia narzędzie montażowe, które zintegrowano z wtykanym wskaźnikiem położenia. Pozycję siłownika można dostosowywać w krokach co 90°.
Przestawianie ręczne: Możliwość ręcznej obsługi za pomocą przycisku, który wysprzęgla przekładnię. Dla wygody serwisowej istnieje opcja zablokowania przycisku w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie skonfigurować przy użyciu mechanicznych ograniczników.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna sygnalizacja: Zintegrowany, regulowany styk pomocniczy (w zakresie 0-100%) pozwala na dokładne przekazywanie informacji o położeniu zaworu do systemu nadrzędnego.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	2 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.51 kg
