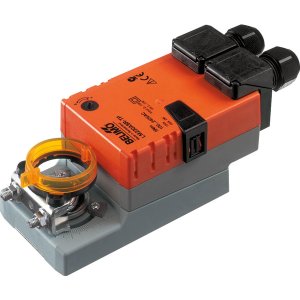

LM230ASR-TP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

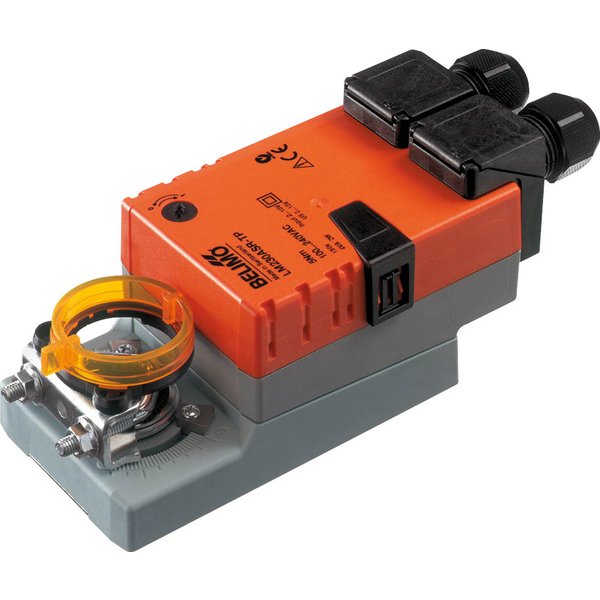

Analogowy siłownik do przepustnic powietrza LM230ASR-TP
Siłownik analogowy LM230ASR-TP to urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Urządzenie jest idealne do regulacji przepływu powietrza w przepustnicach o powierzchni do około 1 m², oferując moment obrotowy na poziomie 5 Nm.
Siłownik zasilany jest napięciem znamionowym w szerokim zakresie AC 100...240 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V, a wbudowany sygnał sprzężenia zwrotnego (również 2...10 V) pozwala na precyzyjne monitorowanie aktualnego położenia przepustnicy. Sygnał ten może być również wykorzystany jako sygnał sterujący dla innych siłowników.
Prosty i szybki montaż
Montaż siłownika odbywa się bezpośrednio na osi przepustnicy przy użyciu dołączonego uniwersalnego zacisku. Zintegrowane zabezpieczenie przed obrotem gwarantuje stabilność urządzenia po instalacji.
Obsługa ręczna
W razie potrzeby możliwe jest ręczne ustawienie przepustnicy. Wystarczy nacisnąć przycisk, aby wysprzęglić przekładnię. Przycisk można zablokować w pozycji wciśniętej, co pozwala na stałe utrzymanie ręcznie ustawionej pozycji.
Możliwość regulacji kąta obrotu
Siłownik pozwala na precyzyjne dostosowanie zakresu pracy dzięki mechanicznym ogranicznikom. Umożliwiają one łatwą regulację maksymalnego kąta otwarcia i zamknięcia przepustnicy w zakresie do 95°.
Wysoka niezawodność i bezpieczeństwo
Urządzenie zostało wyposażone w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania dodatkowych wyłączników krańcowych. Siłownik automatycznie zatrzymuje się po osiągnięciu ustawionego punktu krańcowego, co zapewnia długą i bezawaryjną pracę.
Zasady użytkowania
Produkt jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie elektryczne powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC 100...240 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 85...265 V |
| Pobór mocy - praca | 2W |
| Pobór mocy w stanie spoczynku | 1W |
| Moc znamionowa | 4 VA |
| Przyłącze zasilania | Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy) |
| Przyłącze sterowania | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 5 Nm |
| Zakres roboczy Y | 2...10 V |
| Impedancja wejściowa | 100 kΩ |
| Sygnał sprzężenia zwrotnego U | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U | Maks. 1 mA |
| Styk pomocniczy | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania | ±5% |
| Kierunek ruchu - silnik | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie | przyciskiem, z możliwością blokady |
| Kąt obrotu | Maks. 95° |
| Uwaga dotycząca kąta obrotu | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik | 150 s / 90° |
| Poziom mocy akustycznej – silnik | 35 dB(A) |
| Mechanical interface | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | II, Wzmocniona izolacja |
| Klasa ochronności UL | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Stopień ochrony NEMA/UL | NEMA 2 |
| Obudowa | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności | Type 1 |
| Odporność na impulsy napięciowe - zasilanie | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | -30...50°C [-22...122°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 0.41 kg |
