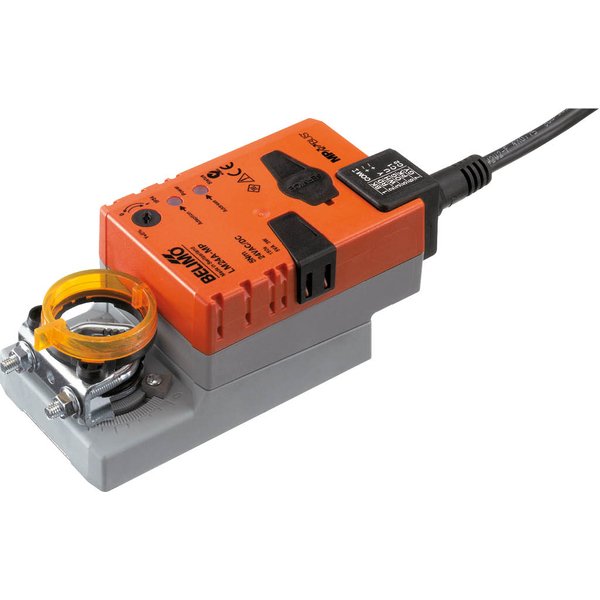

LM24A-MP

Siłownik obrotowy, 5 Nm, AC/DC 24 V, Szyna MP, 150 s (35...150 s), IP54

Kod produktu: LM24A-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic z interfejsem komunikacyjnym

Siłownik LM24A-MP to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Idealnie nadaje się do przepustnic o powierzchni do około 1 m², oferując moment obrotowy silnika na poziomie 5 Nm. Zasilany jest bezpiecznym napięciem 24 V AC/DC. Urządzenie pozwala na sterowanie analogowe (2...10 V) oraz posiada interfejs komunikacyjny MP-Bus, co umożliwia integrację z nowoczesnymi systemami zarządzania budynkiem.

Najważniejsze cechy produktu:

Wszechstronne tryby pracy: Siłownik może być sterowany za pomocą standardowego sygnału analogowego, ale również obsługuje komunikację cyfrową poprzez szynę MP-Bus, odbierając sygnały bezpośrednio z regulatora nadrzędnego.
Integracja z czujnikami: Urządzenie posiada zdolność przetwarzania sygnałów z podłączonych czujników (pasywnych, aktywnych lub zestyków). Działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez magistralę MP-Bus do systemu sterowania.
Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk montażowy, który jest dostarczany w komplecie z zabezpieczeniem przed obrotem.
Obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a jej pozycję można zablokować na czas regulacji.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Możliwość konfiguracji: Chociaż fabryczne ustawienia siłownika są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując pracę urządzenia do specyficznych potrzeb instalacji.
Niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, gwarantując długą i bezawaryjną pracę.
Automatyczna synchronizacja: Po pierwszym uruchomieniu lub po ręcznym przestawieniu siłownik automatycznie przeprowadza proces synchronizacji, aby zapewnić precyzyjne pozycjonowanie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.3 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	35...150 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.50 kg
