LM24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

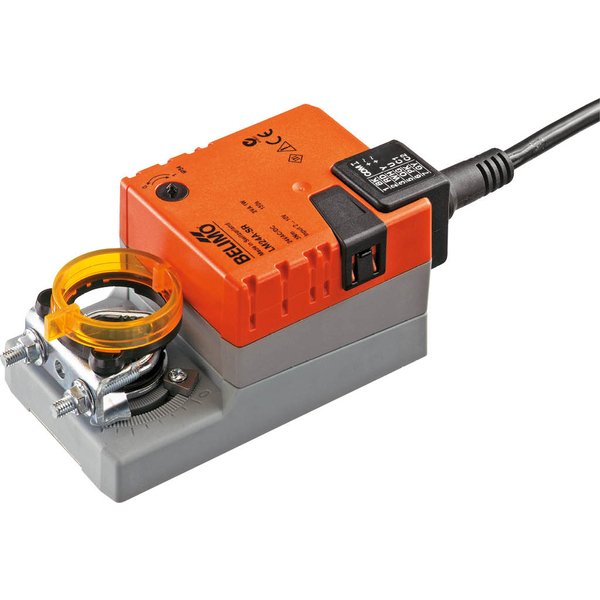

Siłownik analogowy LM24A-SR do przepustnic powietrza
Siłownik analogowy LM24A-SR został zaprojektowany do sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealny do zastosowań z przepustnicami o powierzchni do około 1 m². Urządzenie oferuje moment obrotowy 5 Nm i jest zasilane napięciem 24 V AC/DC. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnym położeniu.
Kluczowe cechy i funkcje
Sterowanie i sygnał zwrotny
Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V DC, precyzyjnie dostosowując swoje położenie do wartości sygnału wejściowego. Dodatkowo, generuje napięcie pomiarowe (U) w zakresie 2...10 V, które może być wykorzystane do elektrycznego wskazania pozycji przepustnicy lub jako sygnał sterujący dla kolejnych siłowników w instalacji.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i prosty. Odbywa się bezpośrednio na osi przepustnicy dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
Możliwość ręcznego przestawiania
Urządzenie wyposażono w funkcję ręcznego sterowania. Po naciśnięciu przycisku przekładnia zostaje wysprzęglona, co pozwala na swobodną zmianę położenia. Przycisk można zablokować w pozycji wciśniętej, aby utrzymać przekładnię w stanie rozłączenia.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą regulowanych ograniczników mechanicznych.
Wysoka niezawodność i bezpieczeństwo
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczną i bezawaryjną pracę.
Zastosowanie i montaż
Siłownik LM24A-SR jest przeznaczony do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami. Urządzenie jest bezobsługowe i nie należy go otwierać ani modyfikować.
Uwaga: Zdjęcie produktu ma charakter poglądowy i może różnić się od rzeczywistego wyglądu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 2 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.47 kg |
