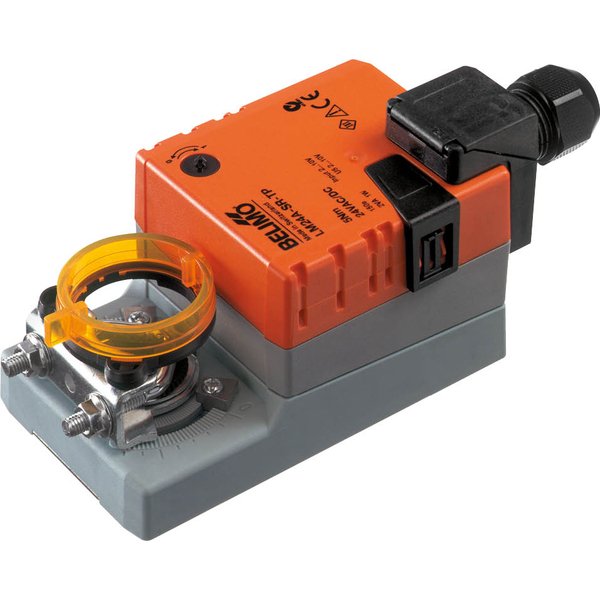

LM24A-SR-TP

Siłownik LM24A-SR-TP Belimo bez sprężyny, 24 V AC/DC, 5 Nm, sterowanie analogowe (2...10 V DC), zaciski podłączeniowe

Producent: Belimo

Kod produktu: LM24A-SR-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Analogowy siłownik przepustnicy LM24A-SR-TP

Siłownik analogowy LM24A-SR-TP to niezawodne urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacji, klimatyzacji i ogrzewania (HVAC). Zapewnia precyzyjną regulację przepustnic o powierzchni dochodzącej do 1 m², oferując moment obrotowy silnika na poziomie 5 Nm. Urządzenie jest wyposażone w praktyczne zaciski połączeniowe, ułatwiające instalację.

Podstawowe parametry pracy:

Zasilanie: Napięcie znamionowe AC/DC 24 V
Sterowanie: Płynna regulacja za pomocą sygnału analogowego 2...10 V
Sygnał zwrotny: Wbudowany sygnał sprzężenia zwrotnego 2...10 V do monitorowania pozycji

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również zabezpieczenie przed obracaniem.
Możliwość ręcznego sterowania: Urządzenie pozwala na ręczne przestawienie pozycji za pomocą przycisku. Przekładnia pozostaje wysprzęglona, a przycisk można zablokować w pozycji wciśniętej dla ułatwienia serwisu.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	2 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.40 kg
