LMC24A-SR

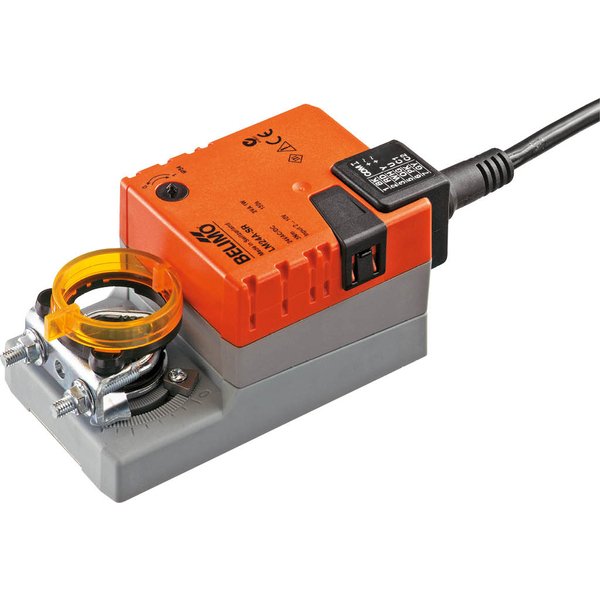

Siłownik LMC24A-SR Belimo o krótkm czasie ruchu, bez sprężyny, 24 V AC/DC, 5 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: LMC24A-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik do przepustnic powietrza

Siłownik LMC24A-SR jest przeznaczony do modulacyjnego sterowania przepustnicami powietrza w instalacjach wentylacji i klimatyzacji w budynkach. Został zaprojektowany do współpracy z przepustnicami o powierzchni do około 1 m².

Podstawowe parametry:

Moment obrotowy silnika: 5 Nm
Napięcie zasilania: AC/DC 24 V
Sygnał sterujący: analogowy 2...10 V
Sygnał sprzężenia zwrotnego: 2...10 V informujący o aktualnym położeniu
Czas ruchu dla 90°: 35 s

Kluczowe cechy produktu

Prosty montaż bezpośredni

Instalacja siłownika jest niezwykle łatwa dzięki montażowi bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk oraz dołączone zabezpieczenie, które zapobiega obracaniu się korpusu urządzenia.

Możliwość ręcznego przestawiania

Urządzenie wyposażono w przycisk, który po wciśnięciu wysprzęgla przekładnię i umożliwia ręczne ustawienie przepustnicy. Dla wygody, przycisk można zablokować w pozycji wciśniętej, co jest przydatne podczas prac instalacyjnych i serwisowych.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą nastawialnych ograniczników mechanicznych.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą eksploatację.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.48 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 1x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

S2A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P10000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P140A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

CRP24-B1

Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y

SGA24

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Rodzaj ruchu: Obrotowy
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67

Akcesoria mechaniczne

AV6-20

Rodzaj ruchu: Obrotowy

K-ELA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ELA10

Przyłącze mechaniczne: Zacisk uniwersalny

K-ELA13

Zacisk montażowy K-ELA13 Belimo, zakres regulacji zacusku 6…13 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk

K-ELA16

Zacisk montażowy K-ELA16 Belimo, zakres regulacji zacusku 6…16 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk

Z-ARS180

Zabezpieczenie przed obracaniem się, 180 mm, do TM...A, LM..A, NM..A, TFWielopak 20 szt.

Z-PI

Wskaźnik położenia Z-PI Belimo
