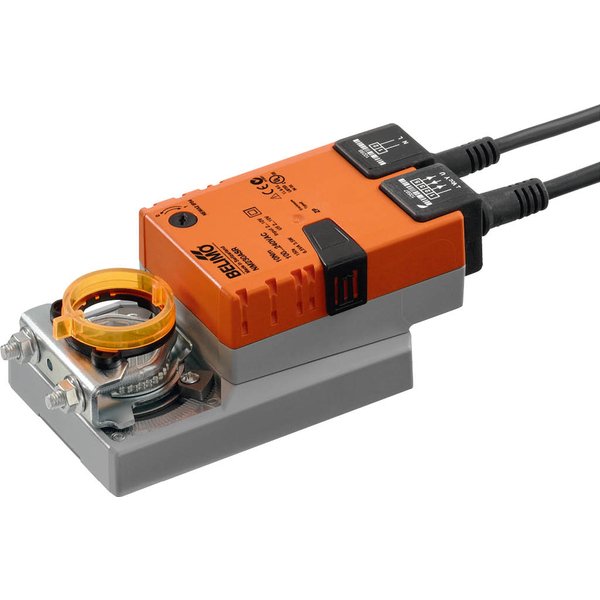

NM230ASR
Siłownik NM230ASR Belimo bez sprężyny, 230 V AC, 10 Nm, sterowanie analogowe (2...10 V DC), kabel połączeniowy
Producent: Belimo
Kod produktu: NM230ASR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Analogowy siłownik do przepustnic powietrza NM230ASR
Siłownik analogowy NM230ASR został zaprojektowany do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC). Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni sięgającej około 2 m². Urządzenie generuje moment obrotowy o wartości 10 Nm i jest zasilane napięciem znamionowym w zakresie AC 100...240 V. Sterowanie odbywa się przy użyciu standardowego sygnału analogowego 2...10 V, a siłownik udostępnia również sygnał sprzężenia zwrotnego w tym samym zakresie, co pozwala na precyzyjne monitorowanie jego pozycji.
Najważniejsze cechy produktu
- Precyzyjne sterowanie i informacja zwrotna: Siłownik jest sterowany za pomocą standardowego sygnału nastawczego i ustawia się w pozycji adekwatnej do jego wartości. Wbudowane napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy w zakresie 0...100% i może być wykorzystane jako sygnał sterujący dla innych siłowników.
- Prosty montaż bezpośredni: Instalacja urządzenia jest wyjątkowo łatwa dzięki montażowi bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk montażowy oraz zabezpieczenie, które uniemożliwia obracanie się korpusu siłownika.
- Możliwość sterowania ręcznego: Urządzenie pozwala na ręczne przestawienie przepustnicy. Wystarczy nacisnąć dedykowany przycisk, aby wysprzęglić przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace instalacyjne i serwisowe.
- Regulowany kąt obrotu: Kąt pracy siłownika można swobodnie dostosować do potrzeb konkretnej instalacji przy użyciu mechanicznych ograniczników krańcowych.
- Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, co eliminuje konieczność stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długotrwałą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.83 kg |
Akcesoria elektryczne
SGA24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
SGE24
Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
SGF24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Z-UIC
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Akcesoria mechaniczne
