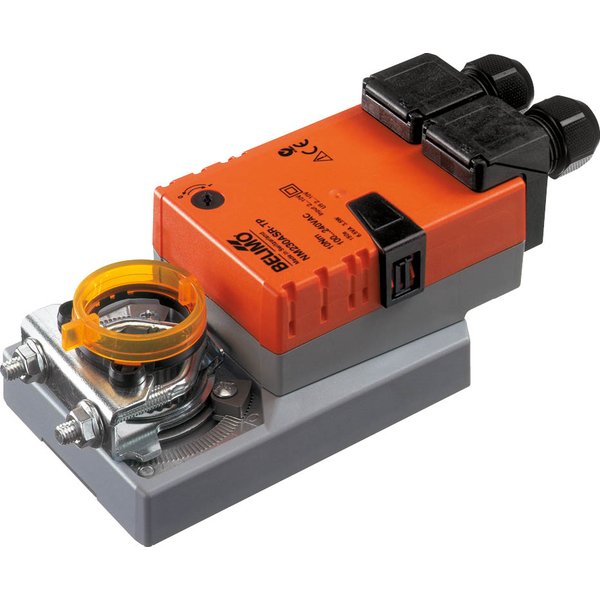

NM230ASR-TP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |
Siłownik analogowy do przepustnic powietrza
Siłownik analogowy NM230ASR-TP to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Dzięki momentowi obrotowemu wynoszącemu 10 Nm, siłownik jest idealnym rozwiązaniem do obsługi przepustnic o powierzchni do około 2 m². Urządzenie jest zasilane napięciem w szerokim zakresie AC 100...240 V i sterowane za pomocą standardowego sygnału analogowego 2...10 V. Dodatkowo, oferuje sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), co pozwala na precyzyjne monitorowanie jego pozycji.
Kluczowe cechy i funkcje
Sterowanie i sprzężenie zwrotne
Siłownik reaguje na standardowy sygnał sterujący 2...10 V, precyzyjnie ustawiając położenie przepustnicy zgodnie z otrzymaną wartością. Jednocześnie generuje napięcie pomiarowe U (sygnał zwrotny 2...10 V), które odzwierciedla aktualne położenie przepustnicy w zakresie 0-100%. Sygnał ten może być wykorzystany do monitorowania lub jako sygnał sterujący dla kolejnych urządzeń w instalacji.
Prosty montaż
Montaż urządzenia odbywa się bezpośrednio na osi przepustnicy. Proces jest szybki i prosty dzięki zastosowaniu uniwersalnego zacisku montażowego. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika podczas pracy.
Możliwość ręcznego sterowania
Siłownik wyposażono w funkcję ręcznego przestawiania. Po naciśnięciu dedykowanego przycisku przekładnia zostaje wysprzęglona, co umożliwia swobodną zmianę położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe i konfiguracyjne.
Regulacja kąta obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą regulowanych ograniczników mechanicznych.
Wysoka niezawodność i bezpieczeństwo
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania: | Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy) |
| Przyłącze sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.74 kg |
