NM24A-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

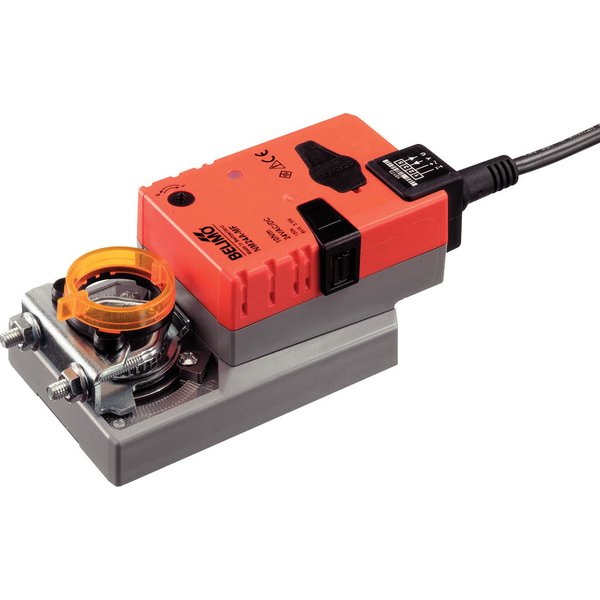

Zaawansowany siłownik do przepustnic NM24A-MP
Siłownik NM24A-MP to nowoczesne urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC). Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 2 m², zapewniając niezawodną pracę i elastyczność sterowania.
Najważniejsze cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do około 2 m².
- Moment obrotowy silnika wynoszący 10 Nm.
- Zasilanie uniwersalnym napięciem AC/DC 24 V.
- Wszechstronne opcje sterowania: sygnał analogowy 2...10 V lub cyfrowa komunikacja przez magistralę Belimo MP-Bus.
- Sygnał sprzężenia zwrotnego 2...10 V do monitorowania pozycji.
- Możliwość przetwarzania sygnałów z podłączonych czujników.
Wszechstronne tryby pracy
Urządzenie może pracować w dwóch trybach. W trybie konwencjonalnym jest sterowane za pomocą standardowego sygnału 0...10 V, a jego pozycja jest odzwierciedlana przez napięcie pomiarowe U. W trybie magistralnym siłownik odbiera cyfrowe sygnały z nadrzędnego regulatora poprzez szynę MP-Bus, co pozwala na integrację z nowoczesnymi systemami automatyki budynkowej.
Integracja z czujnikami
Dzięki wbudowanej funkcji przetwarzania sygnału, do siłownika można podłączyć bezpośrednio czujniki pasywne, aktywne lub styki. Urządzenie działa wtedy jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez magistralę MP-Bus do systemu nadrzędnego, co upraszcza instalację i redukuje koszty.
Prosty montaż i obsługa ręczna
Montaż siłownika jest szybki i łatwy dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie zamocowanie na osi przepustnicy. Urządzenie jest dostarczane z zabezpieczeniem przed obracaniem. Ręczne przestawienie przepustnicy jest możliwe po wciśnięciu przycisku, który wysprzęgla przekładnię i pozwala na jej swobodny obrót. Przycisk można zablokować w pozycji wciśniętej.
Wysoka niezawodność i dopasowanie
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych – zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Kąt obrotu można precyzyjnie regulować za pomocą nastawialnych ograniczników mechanicznych. Po pierwszym uruchomieniu siłownik automatycznie przeprowadza synchronizację, a funkcja adaptacji pozwala na precyzyjne wykrycie całego zakresu pracy.
Zaawansowana konfiguracja
Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, poszczególne parametry pracy siłownika można łatwo modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2, co daje pełną kontrolę nad jego działaniem.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 43...173 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne - MAX (maximum position): | 100% |
| Sterowanie ręczne - MIN (minimum position): | 0% |
| Sterowanie ręczne - ZS (intermediate position, AC only): | 50% |
| Regulowane sterowanie ręczne - MAX: | (MIN + 32%)...100% |
| Regulowane sterowanie ręczne - MIN: | 0%...(MAX – 32%) |
| Regulowane sterowanie ręczne - ZS: | MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.77 kg |
