NM24A-SR

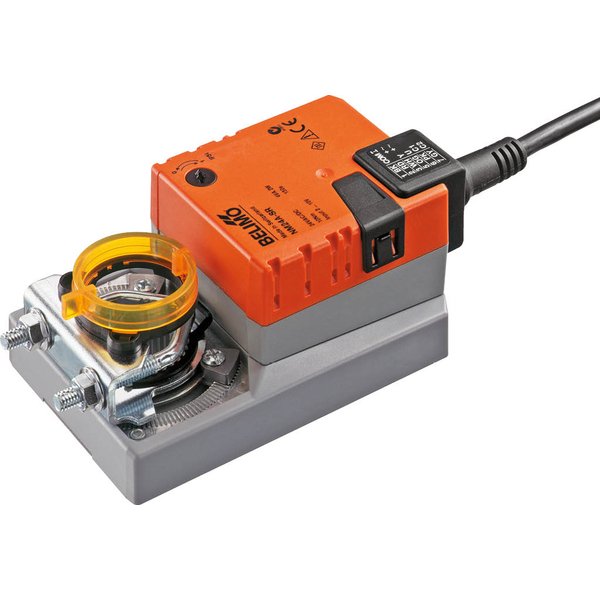

Siłownik NM24A-SR Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC), kabel połączeniowy

Producent: Belimo

Kod produktu: NM24A-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik przepustnicy NM24A-SR

Siłownik analogowy NM24A-SR jest przeznaczony do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Urządzenie jest odpowiednie do pracy z przepustnicami o powierzchni do około 2 m². Oferuje moment obrotowy 10 Nm i jest zasilane napięciem 24 V AC/DC. Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informujący o aktualnym położeniu.

Kluczowe cechy produktu

Tryb pracy: Siłownik jest sterowany standardowym sygnałem 2...10 V DC, precyzyjnie ustawiając się w pozycji odpowiadającej wartości sygnału. Zintegrowane napięcie pomiarowe U może być wykorzystane do elektrycznej sygnalizacji położenia przepustnicy lub jako sygnał sterujący dla kolejnych siłowników.
Prosty montaż bezpośredni: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
Obsługa ręczna: Możliwość ręcznego ustawienia przepustnicy jest dostępna po naciśnięciu przycisku, co powoduje wysprzęglenie przekładni. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.73 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 1x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

S2A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P10000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P140A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

CRP24-B1

Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y

SGA24

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Rodzaj ruchu: Obrotowy
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67

Akcesoria mechaniczne

Z-NMA

Przedłużenie płytki montażowej do NM..A, Z-NMA Belimo

AH-25

Przyłącze mechaniczne: Zacisk uniwersalny

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

K-ENMA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ENSA

Przyłącze mechaniczne: Zacisk uniwersalny

K-NA

Przyłącze mechaniczne: Odwracalny uniwersalny zacisk montażowy

KG10A

Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana

KG8

Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana

KH8

Przyłącze mechaniczne: Zacisk uniwersalny

Z-ARS180

Zabezpieczenie przed obracaniem się, 180 mm, do TM...A, LM..A, NM..A, TFWielopak 20 szt.

Z-PI

Wskaźnik położenia Z-PI Belimo
