NM24A-SR-F
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

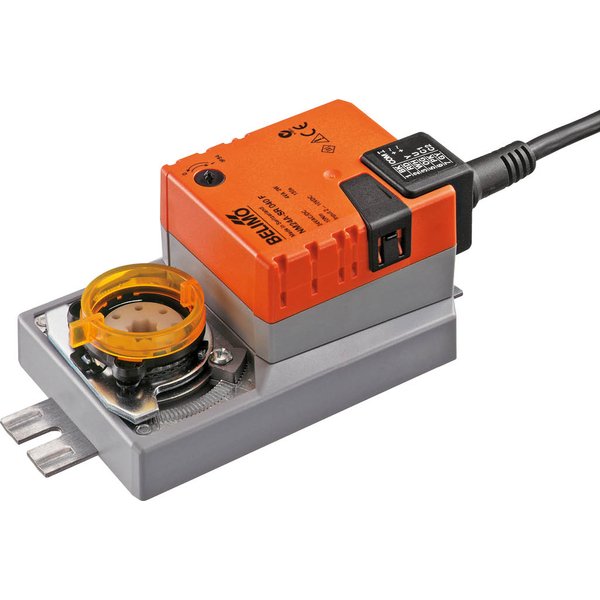

Analogowy siłownik przepustnicy NM24A-SR-F
Siłownik analogowy NM24A-SR-F jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Został zaprojektowany do efektywnej obsługi przepustnic o powierzchni dochodzącej do około 2 m².
Kluczowe parametry:
- Moment obrotowy: 10 Nm
- Napięcie zasilania: AC/DC 24 V
- Sygnał sterujący: analogowy 2...10 V
- Sygnał sprzężenia zwrotnego: 2...10 V
- Połączenie mechaniczne: Oś kształtowa 8x8 mm
Cechy produktu
Tryb pracy
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego w zakresie DC 2...10 V, co pozwala na precyzyjne ustawienie pozycji przepustnicy. Dodatkowo, siłownik generuje sygnał sprzężenia zwrotnego U (2...10 V), który informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi siłownikami.
Prosty montaż bezpośredni
Instalacja siłownika jest szybka i łatwa dzięki możliwości montażu bezpośrednio na osi przepustnicy przy użyciu uniwersalnej osi wydrążonej. W komplecie znajdują się również zaciski mocujące do montażu przy użyciu śrub.
Ręczne przestawianie
Siłownik wyposażono w funkcję ręcznego sterowania za pomocą przycisku. Jego naciśnięcie powoduje wysprzęglenie przekładni, a opcja zablokowania przycisku w pozycji wciśniętej ułatwia prace serwisowe i regulacyjne.
Regulowany kąt obrotu
Mechaniczne ograniczniki pozwalają na łatwą i precyzyjną regulację kąta obrotu, co umożliwia dostosowanie zakresu pracy siłownika do specyficznych wymagań danej instalacji.
Wysoka niezawodność działania
Urządzenie charakteryzuje się dużą niezawodnością. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.67 kg |
