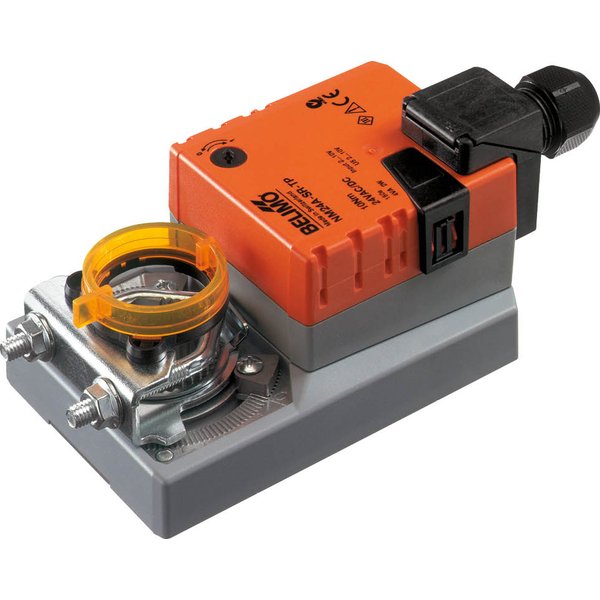

NM24A-SR-TP
Siłownik NM24A-SR-TP Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC), zaciski podłączeniowe
Producent: Belimo
Kod produktu: NM24A-SR-TP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |
Analogowy siłownik przepustnicy NM24A-SR-TP
Siłownik analogowy NM24A-SR-TP to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych i systemach HVAC. Został zaprojektowany do efektywnej pracy z przepustnicami o powierzchni sięgającej 2 m².
Urządzenie pracuje z momentem obrotowym 10 Nm i jest zasilane bezpiecznym napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Wbudowany sygnał sprzężenia zwrotnego, również w standardzie 2...10 V, umożliwia dokładne monitorowanie pozycji przepustnicy oraz sterowanie innymi siłownikami w układzie.
Cechy produktu
- Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi montażowemu, instalacja siłownika jest szybka i prosta. Urządzenie montuje się bezpośrednio na osi przepustnicy, a dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
- Wygodna obsługa ręczna: Siłownik wyposażono w przycisk do ręcznego przestawiania, który po naciśnięciu wysprzęgla przekładnię. Funkcja ta umożliwia łatwą regulację lub serwisowanie instalacji, a przycisk można zablokować w pozycji wciśniętej dla wygody.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych, regulowanych ograniczników mechanicznych.
- Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.67 kg |
Akcesoria elektryczne
SGA24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
SGE24
Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
SGF24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Z-UIC
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Akcesoria mechaniczne
