NMC24A-MP

Siłownik NMC24A-MP Belimo o krótkm czasie ruchu, bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: NMC24A-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

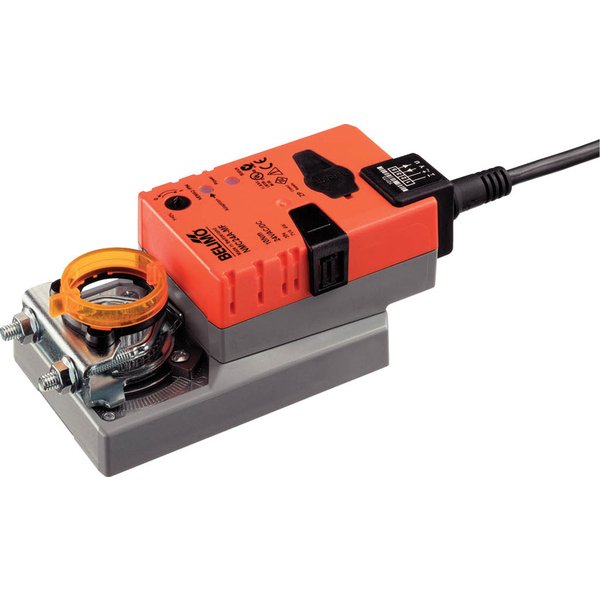

Siłownik do przepustnic z interfejsem komunikacyjnym NMC24A-MP

Siłownik NMC24A-MP to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacji, klimatyzacji i ogrzewania. Oferuje moment obrotowy 10 Nm, co pozwala na efektywną obsługę przepustnic o powierzchni do około 2 m². Urządzenie zasilane jest napięciem AC/DC 24 V i wyróżnia się możliwością sterowania analogowego oraz poprzez interfejs komunikacyjny Belimo MP-Bus. Standardowy czas ruchu silnika wynosi 35 sekund.

Kluczowe cechy i funkcjonalności

Elastyczne sterowanie: Siłownik może pracować w trybie konwencjonalnym, reagując na standardowy sygnał nastawczy, lub być sterowany cyfrowo za pośrednictwem magistrali MP-Bus, odbierając sygnały z nadrzędnego systemu.
Integracja z czujnikami: Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku) i działa jako przetwornik analogowo-cyfrowy, przesyłając odczyty z czujnika przez MP-Bus do systemu sterowania.
Możliwość konfiguracji: Chociaż fabryczne ustawienia siłownika są odpowiednie dla większości zastosowań, poszczególne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując urządzenie do specyficznych potrzeb instalacji.
Prosty montaż: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie przed obracaniem gwarantuje stabilną pozycję siłownika.
Obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Naciśnięcie go wysprzęgla przekładnię, a przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany zakres pracy: Kąt obrotu siłownika można precyzyjnie ograniczyć za pomocą nastawialnych ograniczników mechanicznych, co pozwala na dokładne dopasowanie zakresu ruchu.
Wysoka niezawodność: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia bezawaryjną pracę.
Automatyczna adaptacja i synchronizacja: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza synchronizację. Funkcję adaptacji, która wykrywa położenia krańcowe, można uruchomić w dowolnym momencie za pomocą dedykowanego przycisku.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	7 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	35 s / 90°
Regulowany czas ruchu:	20...75 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne - MAX:	(MIN + 32%)...100%
Regulowane sterowanie ręczne - MIN:	0%...(MAX – 32%)
Regulowane sterowanie ręczne - ZS:	MIN...MAX
Interfejs mechaniczny:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.79 kg

Akcesoria elektryczne
