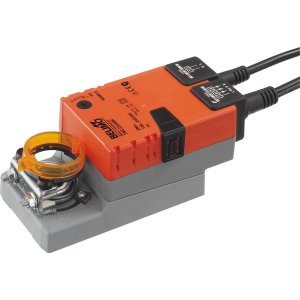

TMC230ASR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

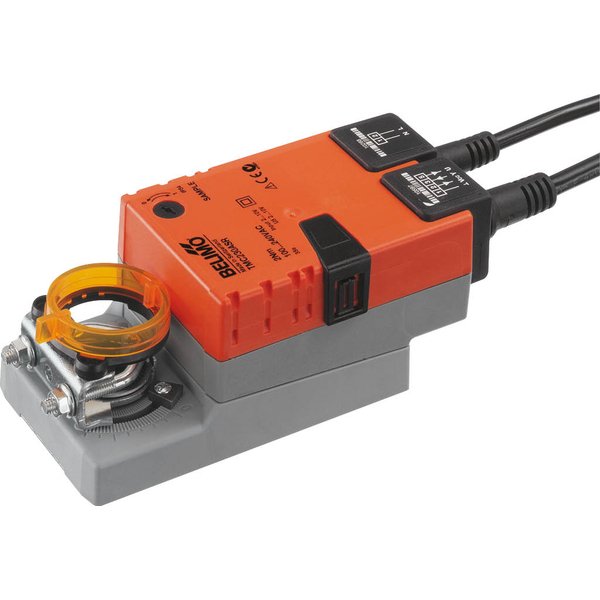

Analogowy siłownik do przepustnic powietrza TMC230ASR
Siłownik analogowy TMC230ASR jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Zapewnia precyzyjną regulację dla przepustnic o powierzchni dochodzącej do 0,4 m².
Podstawowe parametry:
- Moment obrotowy: 2 Nm
- Szeroki zakres napięcia zasilania: AC 100...240 V
- Sterowanie proporcjonalne: za pomocą sygnału 2...10 V DC
- Sygnał zwrotny: 2...10 V DC informujący o aktualnym położeniu
- Czas przebiegu: 35 sekund dla kąta 90°
Kluczowe cechy i funkcje
Prosty i szybki montaż
Montaż siłownika odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilną pracę urządzenia.
Możliwość ręcznego sterowania
Urządzenie wyposażono w przycisk do ręcznego przestawiania, co ułatwia konfigurację i testowanie. Po wciśnięciu przycisku przekładnia zostaje wysprzęglona, a dla wygody istnieje możliwość jego zablokowania w tej pozycji.
Mechaniczna regulacja kąta obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji dzięki regulowanym ogranicznikom mechanicznym. Maksymalny kąt wynosi 95°.
Elastyczne sterowanie
Siłownik jest sterowany standardowym sygnałem analogowym, pozycjonując przepustnicę zgodnie z jego wartością. Kierunek obrotu można łatwo zmienić za pomocą przełącznika. Dodatkowo, wbudowany sygnał sprzężenia zwrotnego (napięcie pomiarowe U) może być wykorzystany do odczytu dokładnego położenia (0...100%) lub jako sygnał sterujący dla kolejnych siłowników w instalacji.
Niezawodność i bezpieczeństwo
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 3.5 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.55 kg |
