TMC24A-SR

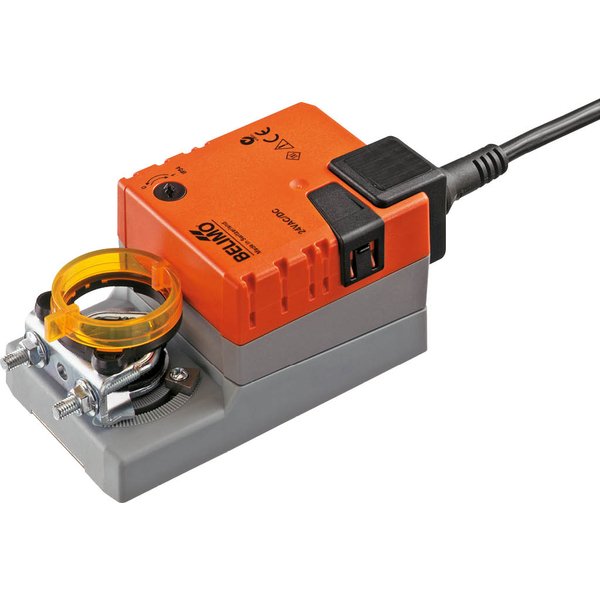

Siłownik TMC24A-SR Belimo o krótkm czasie ruchu, bez sprężyny, 24 V AC/DC, 2 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: TMC24A-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik przepustnicy TMC24A-SR

Siłownik analogowy TMC24A-SR to urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach budynkowych i systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 0.4 m². Siłownik generuje moment obrotowy o wartości 2 Nm i jest zasilany bezpiecznym napięciem AC/DC 24 V. Czas pełnego obrotu wynosi 35 sekund.

Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V. Dodatkowo, urządzenie udostępnia sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), co pozwala na precyzyjne monitorowanie aktualnego położenia przepustnicy.

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu urządzenia.
Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na ręczne sterowanie przepustnicą. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
Wysoka niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem. Nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	40 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.42 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 1x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

S2A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P10000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P140A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

CRP24-B1

Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y

SGA24

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Rodzaj ruchu: Obrotowy
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67

Akcesoria mechaniczne

AV6-20

Rodzaj ruchu: Obrotowy

K-ELA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ELA10

Przyłącze mechaniczne: Zacisk uniwersalny

K-ELA13

Zacisk montażowy K-ELA13 Belimo, zakres regulacji zacusku 6…13 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk

K-ELA16

Zacisk montażowy K-ELA16 Belimo, zakres regulacji zacusku 6…16 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk

Z-ARS180

Zabezpieczenie przed obracaniem się, 180 mm, do TM...A, LM..A, NM..A, TFWielopak 20 szt.

Z-PI

Wskaźnik położenia Z-PI Belimo
