LMQ24A-MF
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 4 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

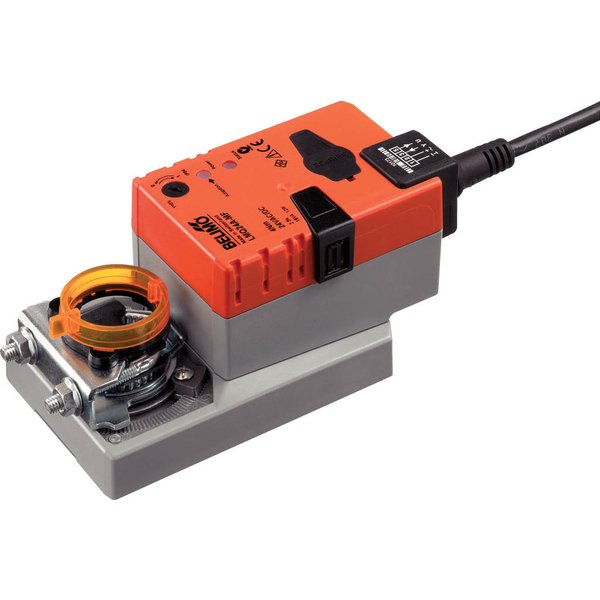

Parametryzowalny siłownik do przepustnic LMQ24A-MF
Siłownik LMQ24A-MF to programowalne urządzenie, stworzone z myślą o precyzyjnym sterowaniu przepustnicami powietrza w instalacjach budynkowych i systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 0,8 m², oferując moment obrotowy 4 Nm. Zasilanie napięciem AC/DC 24 V oraz możliwość sterowania analogowego sygnałem 2...10 V sprawiają, że jest to wszechstronny komponent systemów automatyki. Urządzenie dostarcza również zmienny sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu.
Kluczowe cechy produktu
Tryb pracy i sterowanie
Siłownik jest kontrolowany za pomocą standardowego sygnału nastawczego, co pozwala na precyzyjne ustawienie pozycji przepustnicy. Zintegrowane napięcie pomiarowe U służy nie tylko do elektrycznej sygnalizacji położenia, ale może być również wykorzystane jako sygnał sterujący dla kolejnych siłowników w instalacji.
Możliwość konfiguracji
Urządzenie jest gotowe do pracy zaraz po podłączeniu dzięki fabrycznym ustawieniom, które pasują do większości typowych zastosowań. Dla bardziej zaawansowanych instalacji istnieje możliwość precyzyjnej modyfikacji poszczególnych parametrów za pomocą dedykowanej aplikacji Belimo Assistant 2 lub przyrządu serwisowego ZTH EU.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i bezproblemowy. Siłownik instaluje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego. Dołączone zabezpieczenie przed obracaniem gwarantuje stabilną i pewną pracę przez cały okres eksploatacji.
Możliwość ręcznego sterowania
W sytuacjach serwisowych lub awaryjnych możliwe jest ręczne przestawienie przepustnicy. Wystarczy nacisnąć dedykowany przycisk, aby wysprzęglić przekładnię i swobodnie ustawić pożądaną pozycję. Przycisk można również zablokować w pozycji wciśniętej, co ułatwia prace konserwacyjne.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników. Umożliwia to elastyczne dopasowanie zakresu pracy urządzenia, przy zachowaniu minimalnego kąta obrotu wynoszącego 30°.
Wysoka niezawodność i bezpieczeństwo
Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co chroni zarówno mechanizm siłownika, jak i przepustnicę.
Automatyczne dopasowanie
Podczas pierwszego uruchomienia siłownik automatycznie aktywuje funkcję adaptacji, która dostosowuje zakres roboczy oraz sygnał zwrotny do mechanicznego zakresu ruchu przepustnicy. Proces ten można również uruchomić manualnie w dowolnym momencie za pomocą przycisku lub aplikacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 13 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 23 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V, Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 2.5 s / 90° |
| Regulowany czas ruchu: | 2.5...10 s |
| Poziom mocy akustycznej – silnik: | 54 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...40°C [-22...104°F] |
| Uwaga dotycząca temperatury otoczenia: | Uwaga: wykorzystanie w temperaturach 40...50 C [104...122°F] jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą. |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.99 kg |
