LMQ24A-SR

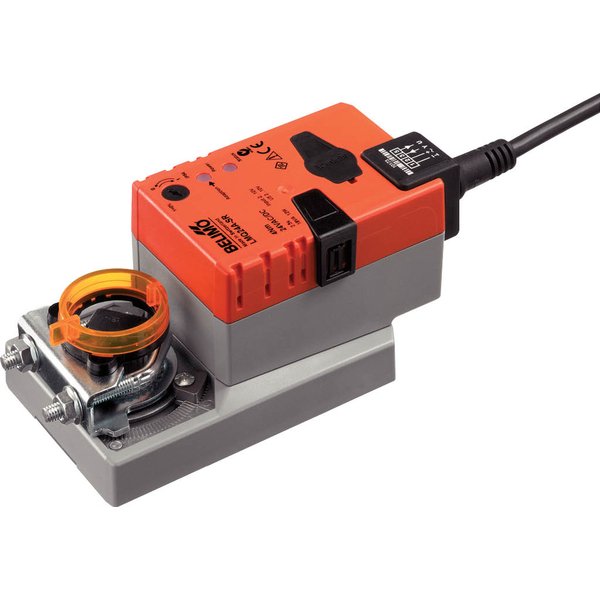

Siłownik LMQ24A Belimo o bardzo krótkim czasie ruchu, bez sprężyny, 24 V AC/DC, 4 Nm, sterowanie analogowe (2...10 V DC)
Producent: Belimo
Kod produktu: LMQ24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 4 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy, Połączenie kształtowe, Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Analogowy siłownik do przepustnic powietrza
Siłownik LMQ24A-SR jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Efektywnie obsługuje przepustnice o powierzchni do około 0.8 m². Urządzenie zasilane jest napięciem AC/DC 24 V i charakteryzuje się momentem obrotowym silnika wynoszącym 4 Nm oraz bardzo krótkim czasem ruchu, zaledwie 2.5 sekundy.
Najważniejsze cechy produktu
- Precyzyjne sterowanie analogowe: Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V, co pozwala na dokładne ustawienie pozycji przepustnicy. Dodatkowo, urządzenie wysyła sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), informując o aktualnym położeniu.
- Łatwy montaż bezpośredni: Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie chroni siłownik przed obracaniem się w trakcie pracy.
- Przestawianie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a po zwolnieniu wraca do trybu automatycznego. Funkcja ta może być tymczasowo zablokowana.
- Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników. Minimalny kąt pracy wynosi 30°, a maksymalny sięga 95°.
- Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
- Funkcja autoadaptacji: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych ograniczników przepustnicy, co zapewnia optymalne działanie i chroni mechanizm przed uszkodzeniem. Proces adaptacji można również uruchomić ręcznie w dowolnym momencie.
Zastosowanie
Siłownik jest dedykowany do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Nie należy go używać w innych celach, w szczególności w środkach transportu powietrznego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 13 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 23 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 2.5 s / 90° |
| Poziom mocy akustycznej – silnik: | 54 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...40°C [-22...104°F] |
| Uwaga dotycząca temperatury otoczenia: | Uwaga: wykorzystanie w temperaturach 40...50 C [104...122°F] jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą. |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.99 kg |
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
Akcesoria mechaniczne
Z-SPA
Adapter do styku pomocniczego oraz potencjometru sprzężenia zwrotnego, Z-SPA Belimo, opakowanie 20 szt.
AH-25
Dźwignia do osi siłownika AH-25 Belimo, stal ocynkowana, standardowy zacisk montażowy (odwracany), szczelina szerokości 8,2 mm
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
K-ENMA
Zacisk montażowy K-ENMA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A oraz NM..A, jednostronny, opakowanie 20 szt.
K-ENSA
Zacisk montażowy K-ENSA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A, NM..A oraz SM..A, jednostronny, opakowanie 20 szt.
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
