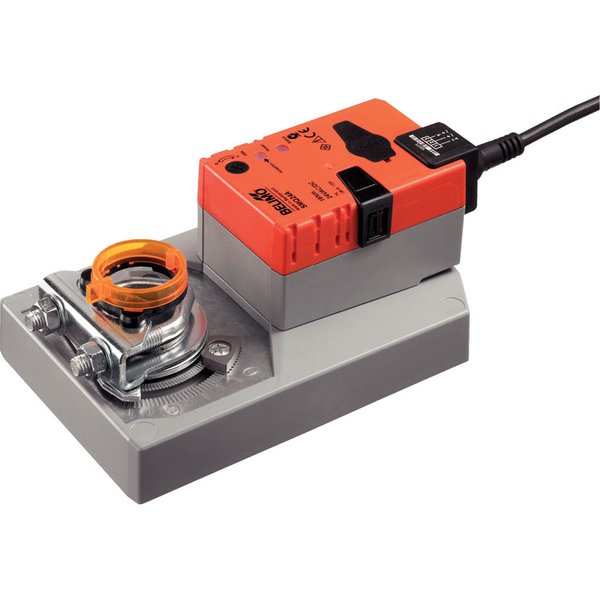

SMQ24A-MF

Bardzo krótkie czasy ruchu, 16 Nm, AC/DC 24 V, MFT, 2...10 V, 7 s (7...35 s), IP54

Producent: Belimo

Kod produktu: SMQ24A-MF

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	16 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	7...35 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Parametryzowalny siłownik do przepustnic powietrza SMQ24A-MF

Siłownik SMQ24A-MF to zaawansowane, programowalne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealny do zastosowań z przepustnicami o powierzchni sięgającej około 3,2 m². Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje moment obrotowy silnika na poziomie 16 Nm. Sterowanie odbywa się za pomocą zmiennego sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie. Czas obrotu silnika jest regulowany i standardowo wynosi 7 sekund.

Główne cechy i funkcje

Elastyczne sterowanie i sygnał zwrotny: Siłownik jest kontrolowany za pomocą standardowego sygnału DC 0...10 V, precyzyjnie ustawiając swoje położenie w zależności od wartości wejściowej. Dodatkowo, generuje napięcie pomiarowe (U) informujące o aktualnym położeniu przepustnicy (0-100%), co może być wykorzystane do sterowania innymi urządzeniami w systemie.
Możliwość personalizacji: Chociaż fabryczne ustawienia są zoptymalizowane pod kątem typowych zastosowań, kluczowe parametry pracy siłownika można łatwo modyfikować. Konfiguracja jest możliwa przy użyciu dedykowanych narzędzi, takich jak ZTH EU lub aplikacja Belimo Assistant 2.
Prosty montaż bezpośredni: Montaż urządzenia jest szybki i nieskomplikowany. Siłownik instaluje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku montażowego. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
Wygodne przestawianie ręczne: W każdej chwili możliwa jest ręczna zmiana położenia przepustnicy. Wystarczy wcisnąć dedykowany przycisk, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników. Minimalny kąt obrotu wynosi 30°.
Wysoka niezawodność i bezpieczeństwo: Siłownik został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Inteligentna adaptacja: Przy pierwszym uruchomieniu siłownik automatycznie aktywuje funkcję dopasowania. Urządzenie samodzielnie wykrywa mechaniczne położenia krańcowe przepustnicy, dostosowując do nich swój zakres roboczy oraz sygnał zwrotny. Proces ten chroni mechanizm przed uszkodzeniem i zapewnia precyzyjną pracę. Funkcję adaptacji można również uruchomić ręcznie w dowolnym momencie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	15 W
Pobór mocy w stanie spoczynku:	2 W
Moc znamionowa:	26 VA
Prąd rozruchowy (Imax):	20.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	16 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Minimalny kąt obrotu:	Min. 30°
Czas ruchu - silnik:	7 s / 90°
Regulowany czas ruchu:	7...35 s
Poziom mocy akustycznej – silnik:	63 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2006/95/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...40°C [-22...104°F]
Uwaga dotycząca temperatury otoczenia:	Uwaga: wykorzystanie w temperaturach 40...50 C [104...122°F] jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą.
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
Akcesoria
Narzędzia
Przyrząd serwisowy, z funkcją ZIP-USB, do siłowników, regulatora VAV i urządzeń nastawczych Belimo do instalacji HVAC, konfigurowanych oraz wyposażonych w interfejs komunikacyjny:	ZTH EU
Przyrząd nastawczy do przewodowego i bezprzewodowego konfigurowania, obsługiwania i diagnozowania.:	Belimo Assistant 2
Adapter do przyrządu nastawczego ZTH:	MFT-C
Kabel połączeniowy 5 m, A: RJ11 6/4 LINK.10, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo:	ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 LINK.10, B: wolny koniec przewodu do podłączenia do zacisku MP/PP:	ZK2-GEN
Belimo Assistant Link Konwerter Bluetooth/USB do NFC/MP-Bus do urządzeń Belimo, konfigurowanych oraz wyposażonych w interfejs komunikacyjny:	LINK.10
Akcesoria elektryczne
Styk pomocniczy 1x SPDT nakładany:	S1A
Styk pomocniczy 2x SPDT nakładany:	S2A
Potencjometr sprzężenia zwrotnego 140 Ω nakładany:	P140A
Potencjometr sprzężenia zwrotnego 1 kΩ nakładany:	P1000A
Potencjometr sprzężenia zwrotnego 10 kΩ nakładany:	P10000A
Adapter do styku pomocniczego i potencjometru sprzężenia zwrotnego, Wielopak 20 szt.:	Z-SPA
Przetwornik sygnału napięcie/prąd 100 kΩ 4...20 mA, Zasilanie 24 V AC/DC:	Z-UIC
Pozycjoner do montażu ściennego:	SGA24
Pozycjoner do wbudowania:	SGE24
Pozycjoner do montażu panelu przedniego:	SGF24
Pozycjoner do montażu ściennego:	CRP24-B1
Akcesoria mechaniczne
Dźwignia przepustnicy do standardowego zacisku montażowego:	AH-GMA
Łącznik przegubowo-kulowy pasujący do dźwigni przepustnicy (klapy) KH8/KH10:	KG10A
Dźwignia do osi przepustnicy Ze szczeliną o szerokości 8,2 mm, zakres regulacji zacisku ø14...25 mm:	KH10
Zabezpieczenie przed obracaniem się 230 mm, Wielopak 20 szt.:	Z-ARS230
Zestaw montażowy do łączenia z siłownikiem do montażu płaskiego:	ZG-GMA
Wskaźnik położenia, Wielopak 20 szt.:	Z-PI
