SMQ24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 16 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik Analogowy SMQ24A-SR do Przepustnic Powietrza
Siłownik analogowy SMQ24A-SR został zaprojektowany do efektywnego sterowania przepustnicami powietrza w instalacjach budynkowych. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 3.2 m². Urządzenie charakteryzuje się momentem obrotowym 16 Nm, zasilaniem napięciem AC/DC 24 V oraz bardzo krótkim czasem ruchu wynoszącym 7 sekund.
Precyzyjne Sterowanie i Sygnał Zwrotny
Siłownik jest sterowany za pomocą standardowego sygnału analogowego w zakresie 2...10 V, co umożliwia precyzyjne ustawienie pozycji przepustnicy. Dodatkowo, urządzenie wysyła sygnał sprzężenia zwrotnego (również w zakresie 2...10 V), który informuje o aktualnym położeniu, co pozwala na integrację z innymi siłownikami lub systemami nadzorującymi.
Prosty Montaż Bezpośredni
Montaż siłownika jest szybki i łatwy dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie zamocowanie na osi przepustnicy. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu urządzenia.
Możliwość Ręcznego Przestawiania
Urządzenie wyposażono w funkcję ręcznego sterowania. Po naciśnięciu dedykowanego przycisku przekładnia zostaje wysprzęglona, co umożliwia swobodne ustawienie przepustnicy. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Wysoka Niezawodność i Bezpieczeństwo
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Inteligentna Adaptacja i Regulowany Kąt Obrotu
Kąt obrotu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, przy zachowaniu minimalnego kąta 30°. Przy pierwszym uruchomieniu lub po ręcznej aktywacji, siłownik automatycznie przeprowadza proces adaptacji. Wykrywa mechaniczne pozycje krańcowe, dostosowując do nich swój zakres pracy i sygnał zwrotny. Zapewnia to łagodne dochodzenie do położeń krańcowych i chroni mechanizm.
Zastosowanie i Wskazówki Montażowe
- Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Montaż na zewnątrz jest możliwy pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.
- Instalacja i podłączenie powinny być wykonane przez personel z odpowiednimi kwalifikacjami, zgodnie z obowiązującymi normami.

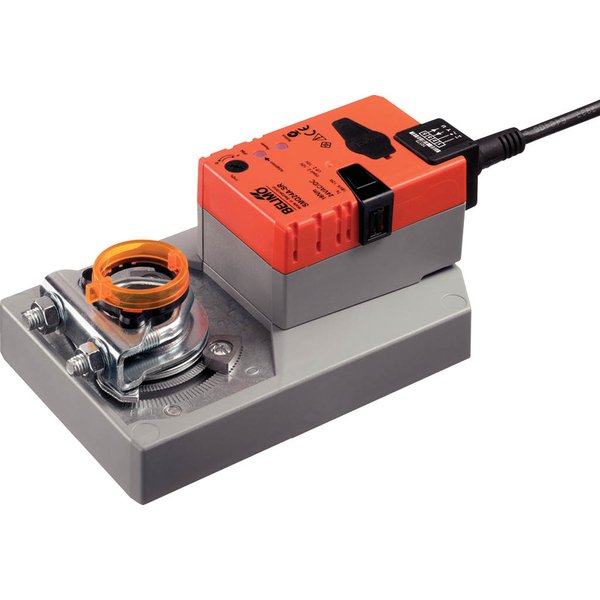

Zdjęcie produktu ma charakter poglądowy i może nieznacznie różnić się od rzeczywistego wyglądu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 15 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 26 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 16 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 7 s / 90° |
| Poziom mocy akustycznej – silnik: | 63 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...40°C [-22...104°F] |
| Uwaga dotycząca temperatury otoczenia: | Uwaga: wykorzystanie w temperaturach 40...50 C [104...122°F] jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą. |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
