GK24A-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

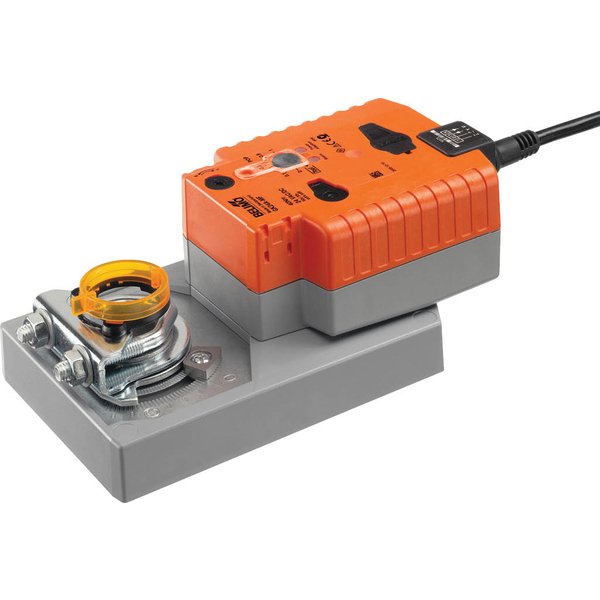

Siłownik do przepustnic GK24A-MP z funkcją bezpieczeństwa
Siłownik GK24A-MP został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w systemach HVAC. Łączy w sobie zaawansowane możliwości komunikacyjne z kluczową funkcją bezpieczeństwa, zapewniając niezawodną pracę w instalacjach technicznych budynków. Jest idealny do przepustnic o powierzchni do około 8 m² i generuje moment obrotowy silnika na poziomie 40 Nm.
Kluczowe cechy i funkcje produktu:
-
Tryb pracy z funkcją bezpieczeństwa
Podczas normalnej pracy siłownik ustawia przepustnicę w wymaganym położeniu, jednocześnie ładując wbudowane kondensatory. W przypadku przerwy w zasilaniu, zgromadzona w nich energia jest wykorzystywana do automatycznego przestawienia przepustnicy do wcześniej zdefiniowanej pozycji bezpiecznej.
-
Elastyczne opcje sterowania
Urządzenie może być sterowane na dwa sposoby: konwencjonalnie za pomocą standardowego sygnału analogowego 2...10 V, lub cyfrowo poprzez magistralę komunikacyjną Belimo MP-Bus. Daje to możliwość integracji zarówno z prostszymi, jak i zaawansowanymi systemami automatyki.
-
Przetwarzanie sygnałów z czujników
Możliwe jest podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku). Siłownik pełni wtedy funkcję przetwornika, udostępniając sygnał z czujnika w systemie nadrzędnym poprzez szynę MP-Bus.
-
Konfigurowalne parametry pracy
Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, indywidualne parametry można modyfikować przy użyciu oprogramowania Belimo Assistant 2, dostosowując urządzenie do specyficznych wymagań instalacji.
-
Prosty montaż bezpośredni
Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego. Dołączone zabezpieczenie przed obracaniem się siłownika dodatkowo upraszcza i przyspiesza instalację.
-
Ręczne przestawianie
Wbudowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co umożliwia manualne ustawienie przepustnicy. Po zwolnieniu przycisku siłownik automatycznie wraca do trybu pracy automatycznej.
-
Wysoka niezawodność działania
Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
-
Adaptacja i synchronizacja
Funkcja adaptacji, uruchamiana za pomocą dedykowanego przycisku, pozwala siłownikowi na automatyczne wykrycie położeń krańcowych przepustnicy i dostosowanie do nich swojego zakresu pracy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 21 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V, Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Regulowany czas podtrzymywania zasilania (PF): | 0...10 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 90...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna; PF = Power fail delay time / czas podtrzymywania zasilania |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
