GK24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

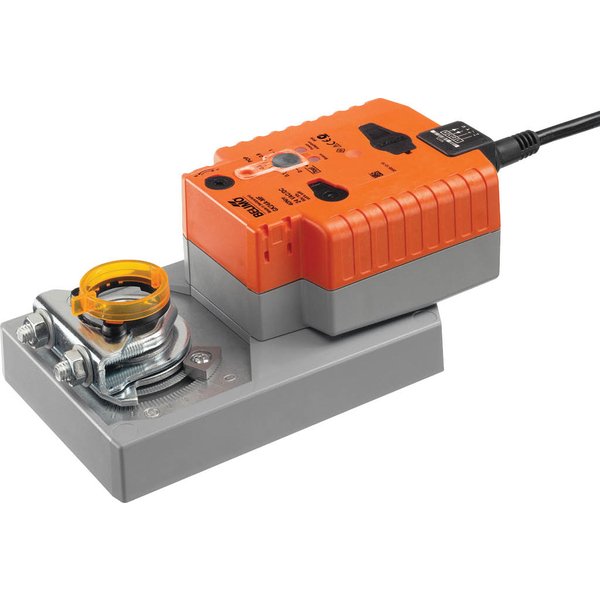

Siłownik obrotowy GK24A-SR z funkcją bezpieczeństwa
Siłownik obrotowy GK24A-SR to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach technicznych budynków. Został zaprojektowany do obsługi przepustnic o powierzchni dochodzącej do 8 m². Dzięki momentowi obrotowemu silnika na poziomie 40 Nm oraz zasilaniu napięciem znamionowym AC/DC 24 V, siłownik zapewnia niezawodną i efektywną pracę.
Kluczowa funkcja bezpieczeństwa
Główną zaletą modelu GK24A-SR jest wbudowana funkcja bezpieczeństwa oparta na kondensatorach. Podczas normalnej pracy urządzenie nie tylko steruje przepustnicą, ale również magazynuje energię. W przypadku zaniku zasilania, zgromadzona energia jest wykorzystywana do automatycznego przestawienia przepustnicy w zdefiniowaną pozycję bezpieczną. Użytkownik ma możliwość łatwego ustawienia tej pozycji w zakresie od 0 do 100% (z krokiem co 10%) za pomocą dedykowanego pokrętła.
Precyzyjne sterowanie i sygnał zwrotny
Sterowanie siłownikiem odbywa się za pomocą standardowego sygnału analogowego 2...10 V. Dodatkowo, urządzenie generuje sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), który precyzyjnie informuje o aktualnym położeniu przepustnicy. Może on również służyć jako sygnał sterujący dla kolejnych siłowników w instalacji.
Najważniejsze cechy produktu:
- Prosty montaż: Siłownik można w łatwy sposób zamontować bezpośrednio na osi przepustnicy, wykorzystując do tego uniwersalny zacisk montażowy. Zabezpieczenie przed obracaniem gwarantuje stabilność konstrukcji.
- Możliwość przestawiania ręcznego: Wciśnięcie specjalnego przycisku tymczasowo rozłącza przekładnię, co umożliwia ręczną zmianę położenia przepustnicy bez konieczności odłączania zasilania.
- Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
- Regulowany kierunek obrotu: Za pomocą przełącznika można w prosty sposób zmienić kierunek obrotu silnika, dostosowując pracę siłownika do wymagań danej instalacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3 W |
| Moc znamionowa: | 21 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 53 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.9 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
