GK24A-SZ

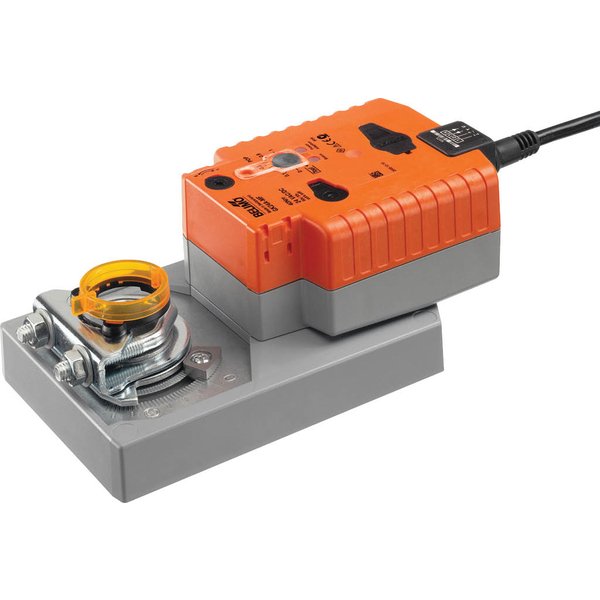

Siłownik obrotowy GK24A-SZ z funkcją bezpieczeństwa

Siłownik obrotowy GK24A-SZ to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach technicznych budynków. Zapewnia niezawodną pracę i łatwą adaptację do wymagań systemu.

• Przeznaczony do przepustnic powietrza o powierzchni do około 8 m².
• Generuje moment obrotowy silnika na poziomie 40 Nm.
• Zasilany napięciem znamionowym AC/DC 24 V.
• Umożliwia sterowanie za pomocą sygnału analogowego 0.5...10 V.
• Dostarcza sygnał zwrotny o aktualnej pozycji w zakresie 0.5...10 V.

Główne cechy i funkcje

Niezawodna praca z funkcją bezpieczeństwa
Podczas normalnej pracy siłownik nie tylko ustawia przepustnicę w wymaganym położeniu, ale również ładuje wbudowane kondensatory. W przypadku zaniku zasilania, zgromadzona energia jest wykorzystywana do przemieszczenia przepustnicy do zdefiniowanej pozycji bezpiecznej. Sterowanie odbywa się za pomocą standardowego sygnału nastawczego, a napięcie pomiarowe U informuje o aktualnym położeniu.

Konfigurowalne położenie bezpieczne (POP)
Funkcja Power Off Position (POP) pozwala na łatwe ustawienie pożądanego położenia bezpiecznego w zakresie od 0 do 100% (z krokiem 10%) za pomocą pokrętła. Dzięki temu można precyzyjnie określić, w jakiej pozycji ma znaleźć się przepustnica po odcięciu zasilania.

Prosty montaż bezpośredni
Montaż urządzenia jest szybki i prosty. Odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, który jest dostarczany wraz z zabezpieczeniem przed obracaniem.

Możliwość przestawiania ręcznego
Siłownik posiada możliwość ręcznego przestawiania. Po naciśnięciu dedykowanego przycisku przekładnia zostaje tymczasowo wysprzęglona, co pozwala na swobodną regulację ręczną. Zwolnienie przycisku przywraca standardowy tryb pracy.

Wysoka niezawodność działania
Urządzenie zostało zaprojektowane z myślą o wysokiej niezawodności. Posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.

Regulacja kąta obrotu i kierunku ruchu
Maksymalny kąt obrotu wynosi 95° i może być ograniczony po obu stronach za pomocą nastawialnych ograniczników mechanicznych. Kierunek obrotu silnika można w prosty sposób zmienić za pomocą przełącznika, dostosowując pracę siłownika do wymagań instalacji.
