NKQ24A-MF
Producent: Belimo
Kod produktu: NKQ24A-MF
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 6 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe, Hybrydowe (z komunikacją/analogowe), Zamknij/Otwórz |
| Czas ruchu: | 2.5...19 s, regulowane |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

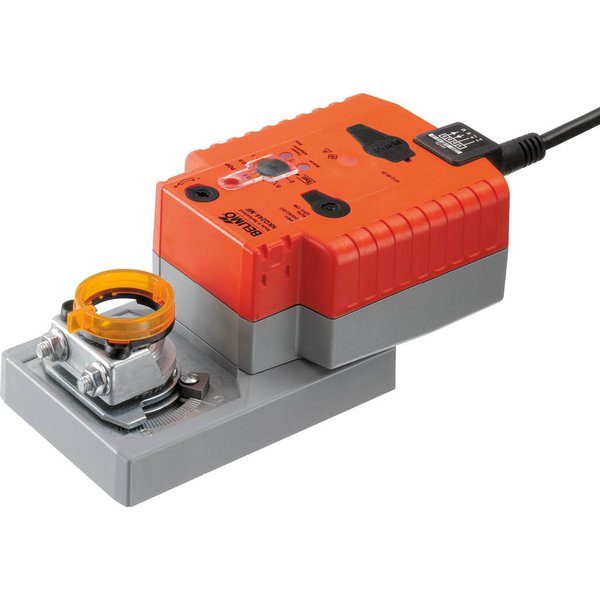

Konfigurowalny siłownik obrotowy z funkcją bezpieczeństwa
Siłownik obrotowy NKQ24A-MF to konfigurowalne urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, o powierzchni dochodzącej do 1.2 m². Wyposażony jest w silnik o momencie obrotowym 6 Nm i oferuje zaawansowane sterowanie analogowe (2...10 V) oraz sygnał sprzężenia zwrotnego w tym samym standardzie. Czas ruchu silnika jest regulowany i wynosi od 4 sekund.
Kluczowe cechy i funkcje produktu
- Niezawodna praca z funkcją bezpieczeństwa: W normalnym trybie pracy siłownik precyzyjnie reguluje położenie przepustnicy, jednocześnie ładując wbudowane kondensatory. W przypadku przerwy w zasilaniu, zgromadzona energia jest wykorzystywana do ustawienia przepustnicy w zdefiniowanej pozycji bezpiecznej.
- Pełna konfigurowalność: Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, kluczowe parametry siłownika można łatwo modyfikować za pomocą oprogramowania Belimo Assistant 2 lub narzędzia serwisowego ZTH EU, dostosowując go do specyficznych wymagań instalacji.
- Regulowana pozycja bezpieczna (POP): Umożliwia łatwe ustawienie pożądanej pozycji awaryjnej w zakresie od 0 do 100% (z krokiem co 10%) za pomocą pokrętła. Siłownik automatycznie powróci do tej pozycji po zaniku zasilania.
- Prosty montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność i prawidłowe działanie.
- Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co umożliwia ręczną zmianę położenia przepustnicy bez potrzeby zasilania.
- Mechaniczna regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie ograniczyć za pomocą regulowanych ograniczników mechanicznych, z zachowaniem minimalnego kąta obrotu 30°.
- Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
- Automatyczna adaptacja: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza proces adaptacji, dopasowując swój zakres roboczy do mechanicznych położeń krańcowych przepustnicy. Funkcję tę można również uruchomić ręcznie w dowolnym momencie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 22 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 6 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 0 s |
| Regulowany czas podtrzymywania zasilania (PF): | 0...5 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 4 s / 90° |
| Regulowany czas ruchu: | 4...20 s |
| Czas ruchu – funkcja bezpieczeństwa: | 4 s / 90° |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, PF = Power fail delay time / czas podtrzymywania zasilania |
