NKQ24A-SR

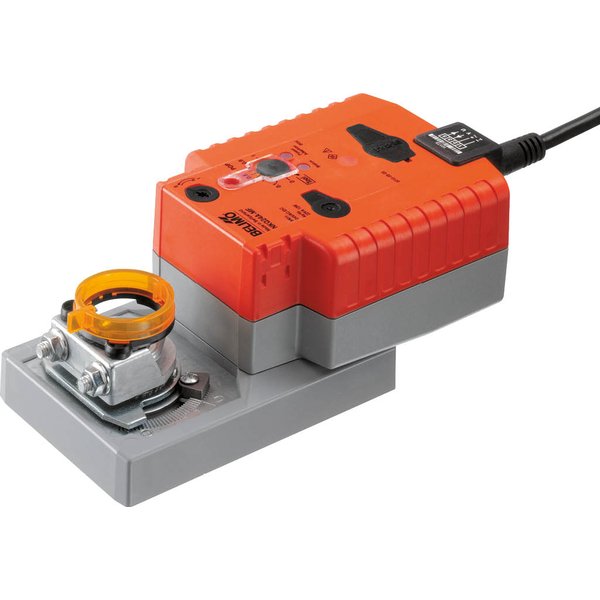

Siłownik obrotowy NKQ24A-SR z funkcją bezpieczeństwa

Siłownik obrotowy NKQ24A-SR to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC, o powierzchni dochodzącej do 1.2 m². Dzięki wbudowanej funkcji bezpieczeństwa, opartej na technologii kondensatorowej, zapewnia niezawodne działanie nawet w przypadku przerwy w zasilaniu.

Kluczowe parametry pracy:

• Moment obrotowy silnika wynoszący 6 Nm
• Zasilanie uniwersalnym napięciem AC/DC 24 V
• Sterowanie za pomocą sygnału analogowego 2...10 V
• Informacja zwrotna o pozycji w postaci sygnału 2...10 V
• Szybki czas ruchu silnika: 4 sekundy na 90°

Zasada działania i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik precyzyjnie reguluje położenie przepustnicy, jednocześnie magazynując energię w zintegrowanych kondensatorach. W momencie zaniku napięcia zasilającego, zgromadzona energia jest wykorzystywana do automatycznego przestawienia przepustnicy do wcześniej zdefiniowanej pozycji bezpiecznej, gwarantując niezawodność systemu.

Główne cechy i funkcje

• Konfigurowalna pozycja bezpieczna (POP): Użytkownik może z łatwością ustawić pozycję bezpieczną (od 0 do 100% zakresu) za pomocą pokrętła, z dokładnością co 10%. W tę pozycję siłownik ustawi się automatycznie w przypadku zaniku zasilania.
• Prosty montaż bezpośredni: Urządzenie można łatwo zamontować bezpośrednio na osi przepustnicy dzięki uniwersalnemu zaciskowi. Dołączone zabezpieczenie chroni siłownik przed obracaniem się.
• Możliwość ręcznego sterowania: Wciśnięcie dedykowanego przycisku tymczasowo rozłącza przekładnię, co umożliwia ręczną zmianę położenia przepustnicy. Po zwolnieniu przycisku siłownik wraca do trybu automatycznego.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników. Minimalny kąt obrotu wynosi 30°.
• Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Automatyczna adaptacja: Po pierwszym podłączeniu zasilania siłownik automatycznie uruchamia funkcję adaptacji, ucząc się mechanicznego zakresu pracy przepustnicy. Proces ten można również wywołać ręcznie, co zapewnia idealne dopasowanie i łagodne dochodzenie do położeń krańcowych.
