NKQ24A-SZ

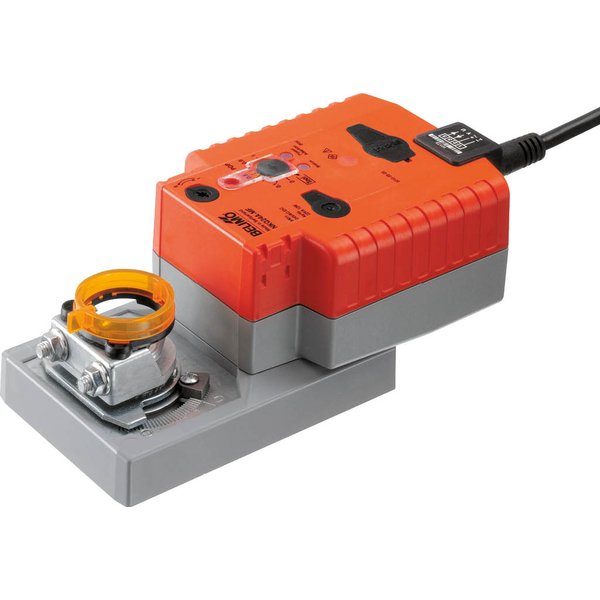

Ciągły siłownik obrotowy NKQ24A-SZ z funkcją bezpieczeństwa

Model NKQ24A-SZ to siłownik obrotowy przeznaczony do regulacji przepustnic powietrza w systemach technicznych budynków, dedykowany do powierzchni do około 1,2 m². Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 6 Nm oraz bardzo krótkim czasem ruchu, który wynosi zaledwie 4 sekundy. Zasilany jest napięciem znamionowym AC/DC 24 V i sterowany za pomocą sygnału analogowego 0.5...10 V, oferując jednocześnie sygnał sprzężenia zwrotnego w tym samym zakresie.

Kluczowe cechy i funkcjonalność

• Tryb pracy z funkcją bezpieczeństwa: W trakcie standardowego działania siłownik ustawia przepustnicę w wybranej pozycji, jednocześnie ładując wbudowane kondensatory. W przypadku przerwy w zasilaniu, zgromadzona w nich energia jest wykorzystywana do automatycznego przestawienia przepustnicy do zdefiniowanego położenia bezpiecznego.
• Regulowana pozycja bezpieczna (POP): Użytkownik ma możliwość precyzyjnego ustawienia pożądanego położenia bezpiecznego w zakresie od 0 do 100%, z regulacją co 10%, za pomocą wygodnego pokrętła.
• Łatwy montaż bezpośredni: Montaż urządzenia odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie zapobiega obracaniu się siłownika, zapewniając jego stabilną pracę.
• Przestawianie ręczne: Siłownik wyposażono w przycisk, który po wciśnięciu tymczasowo wysprzęgla przekładnię, umożliwiając ręczną regulację położenia przepustnicy.
• Dostosowywany kąt obrotu: Kąt obrotu może być ograniczany z obu stron za pomocą mechanicznych ograniczników, przy zachowaniu minimalnego kąta wynoszącego 30°.
• Wysoka niezawodność działania: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
• Automatyczna adaptacja: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza proces adaptacji, dostosowując swój zakres ruchu do mechanicznych położeń krańcowych przepustnicy.
• Możliwość pracy równoległej: Konstrukcja pozwala na równoległe połączenie kilku siłowników, co zwiększa elastyczność w projektowaniu instalacji (należy sprawdzić dane eksploatacyjne).

Zastosowanie

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
