GM24A-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

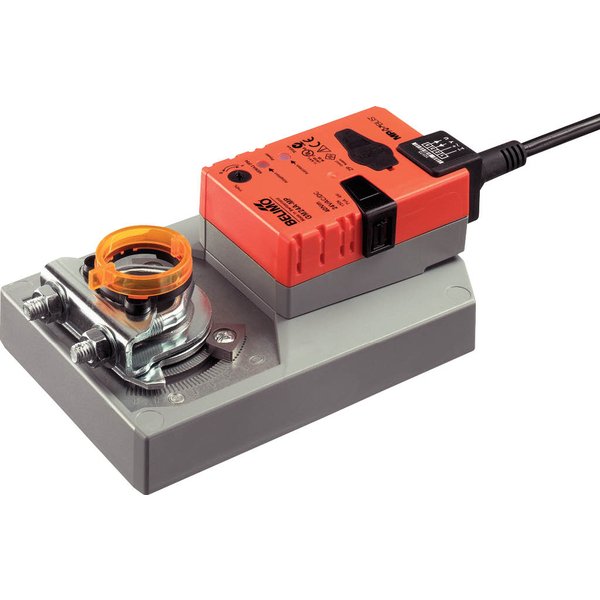

Siłownik GM24A-MP to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych budynków. Zapewnia precyzyjne pozycjonowanie dzięki wbudowanemu interfejsowi komunikacyjnemu oraz możliwości przetwarzania sygnałów z zewnętrznych czujników.
Główne zastosowania i parametry
- Przeznaczony do przepustnic powietrza o powierzchni do około 8 m².
- Generuje moment obrotowy silnika wynoszący 40 Nm.
- Zasilany napięciem znamionowym AC/DC 24 V.
- Oferuje elastyczne sterowanie analogowe (2...10 V) oraz komunikację cyfrową za pomocą magistrali Belimo MP-Bus.
- Posiada możliwość bezpośredniego przetwarzania sygnałów z podłączonych czujników.
- Umożliwia odczyt aktualnego położenia dzięki sygnałowi sprzężenia zwrotnego 2...10 V.
Cechy i zalety produktu
Elastyczne tryby pracy
Siłownik może pracować w trybie konwencjonalnym, sterowany standardowym sygnałem analogowym, lub w trybie cyfrowym, komunikując się bezpośrednio z nadrzędnym regulatorem poprzez magistralę MP-Bus. W trybie analogowym, napięcie pomiarowe U może być wykorzystane do sygnalizacji położenia lub jako sygnał sterujący dla kolejnych siłowników.
Integracja z czujnikami
Urządzenie pozwala na podłączenie czujników pasywnych, aktywnych lub zestyków. Dzięki temu siłownik działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika do systemu nadrzędnego przez szynę MP-Bus, co upraszcza instalację i redukuje okablowanie.
Łatwa konfiguracja
Urządzenie posiada fabryczne ustawienia dopasowane do typowych zastosowań. Zaawansowani użytkownicy mogą modyfikować poszczególne parametry pracy za pomocą dedykowanej aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni
Montaż siłownika odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku montażowego. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilną pracę urządzenia.
Wysoka niezawodność
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
Przestawianie ręczne i regulacja kąta obrotu
Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy po wysprzęgleniu przekładni, z opcją zablokowania wciśniętego przycisku. Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
| Cechy główne | |
|---|---|
| Przeznaczenie: | Przepustnice powietrza o powierzchni do ok. 8 m² |
| Moment obrotowy silnika: | 40 Nm |
| Napięcie znamionowe: | AC/DC 24 V |
| Sterowanie: | Analogowe, 2...10 V zmienne |
| Sygnał sprzężenia zwrotnego: | 2...10 V zmienne |
| Komunikacja: | Belimo MP-Bus |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy (praca): | 4.5 W |
| Pobór mocy (stan spoczynku): | 1.6 W |
| Moc znamionowa: | 7 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Komunikacja po szynie danych | |
| Interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy silnika: | 40 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu silnika: | Wybierany przełącznikiem 0/1 |
| Ręczne przestawianie: | Przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95°, z możliwością ograniczenia ogranicznikami mechanicznymi |
| Czas ruchu silnika: | 150 s / 90° |
| Regulowany czas ruchu: | 75...290 s |
| Poziom mocy akustycznej: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Stopień ochrony obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Temperatura otoczenia: | -30...50°C |
| Temperatura przechowywania: | -40...80°C |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Masa | |
| Masa: | 1.6 kg |
