LM24A-MP-TP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

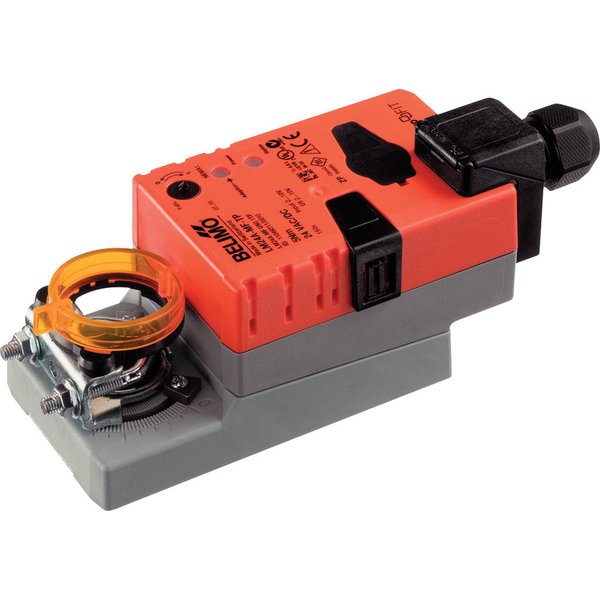

Siłownik do przepustnic z interfejsem komunikacyjnym LM24A-MP-TP
Siłownik LM24A-MP-TP jest przeznaczony do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Urządzenie jest przystosowane do pracy z przepustnicami o powierzchni do około 1 m².
Dzięki momentowi obrotowemu silnika wynoszącemu 5 Nm oraz zasilaniu napięciem znamionowym AC/DC 24 V, siłownik zapewnia niezawodną pracę. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a urządzenie oferuje również sygnał sprzężenia zwrotnego w tym samym zakresie. Kluczową funkcją jest możliwość komunikacji poprzez magistralę Belimo MP-Bus, co pozwala na integrację z zaawansowanymi systemami automatyki budynkowej.
Kluczowe cechy i funkcje
Wszechstronne tryby pracy
Siłownik może pracować w dwóch trybach. W trybie konwencjonalnym jest sterowany standardowym sygnałem 0...10 V, a jego pozycja jest odzwierciedleniem tego sygnału. W trybie magistralnym urządzenie odbiera cyfrowe polecenia przez MP-Bus od nadrzędnego regulatora, co pozwala na precyzyjne ustawienie położenia.
Przetwarzanie sygnałów z czujników
Urządzenie posiada zdolność do podłączenia zewnętrznego czujnika (pasywnego, aktywnego lub zestyku). W takim przypadku siłownik pełni funkcję przetwornika analogowo-cyfrowego, udostępniając odczyty z czujnika w systemie nadrzędnym poprzez magistralę MP-Bus.
Możliwość konfiguracji
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, parametry siłownika można modyfikować przy użyciu aplikacji Belimo Assistant 2, dostosowując jego pracę do specyficznych wymagań instalacji.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i łatwy. Siłownik instaluje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
Przestawianie ręczne
Siłownik wyposażono w przycisk do ręcznego przestawiania. Jego naciśnięcie wysprzęgla przekładnię, umożliwiając swobodną zmianę położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej, aby utrzymać ten stan.
Regulowany kąt obrotu
Kąt obrotu można precyzyjnie dostosować za pomocą wbudowanych ograniczników mechanicznych, co pozwala na idealne dopasowanie zakresu pracy do konkretnej przepustnicy.
Wysoka niezawodność działania
Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.44 kg |
