SM230ASR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

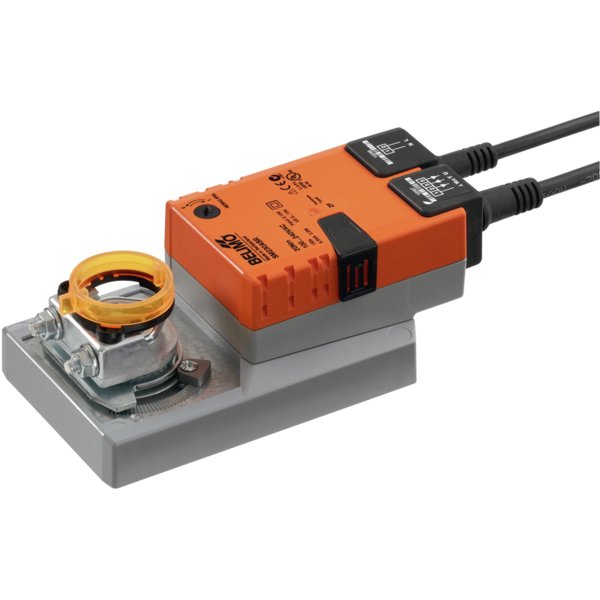

Analogowy siłownik SM230ASR
Siłownik analogowy SM230ASR jest przeznaczony do sterowania przepustnicami powietrza w instalacjach HVAC. Urządzenie jest idealne do zastosowań z przepustnicami o powierzchni do około 4 m². Charakteryzuje się momentem obrotowym silnika na poziomie 20 Nm i jest zasilane napięciem znamionowym w szerokim zakresie AC 100...240 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnym położeniu.
Główne cechy produktu
Prosty montaż bezpośredni
Montaż siłownika jest niezwykle łatwy i odbywa się bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk montażowy, a dołączone zabezpieczenie zapobiega obracaniu się korpusu urządzenia.
Obsługa ręczna
Możliwe jest ręczne przestawienie przepustnicy. Wystarczy wcisnąć przycisk, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co pozwala na stałe utrzymanie wysprzęglenia.
Regulowany kąt obrotu
Użytkownik ma możliwość precyzyjnego dostosowania kąta obrotu za pomocą mechanicznych ograniczników.
Wysoka niezawodność
Siłownik został zaprojektowany z myślą o bezawaryjnej pracy. Posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Tryb pracy i sterowanie
Urządzenie jest sterowane za pomocą standardowego sygnału DC 0...10 V, ustawiając się w pozycji odpowiadającej wartości sygnału wejściowego. Dostępne napięcie pomiarowe U pozwala na elektryczne odczytanie położenia przepustnicy (0...100%) i może służyć jako sygnał sterujący dla kolejnych siłowników.
Wskazówki dotyczące bezpieczeństwa
- Urządzenie przeznaczone jest wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Montaż musi być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami.
- Urządzenie jest zasilane napięciem sieciowym.
- Nie należy otwierać obudowy siłownika – nie zawiera on żadnych części, które mogłyby być naprawiane lub wymieniane przez użytkownika.
- Kable są integralną częścią urządzenia i nie wolno ich odłączać.
- Przy doborze siłownika należy uwzględnić dane producenta przepustnicy w celu prawidłowego obliczenia wymaganego momentu obrotowego.
- Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych, a nie wyrzucać wraz z odpadami komunalnymi.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
