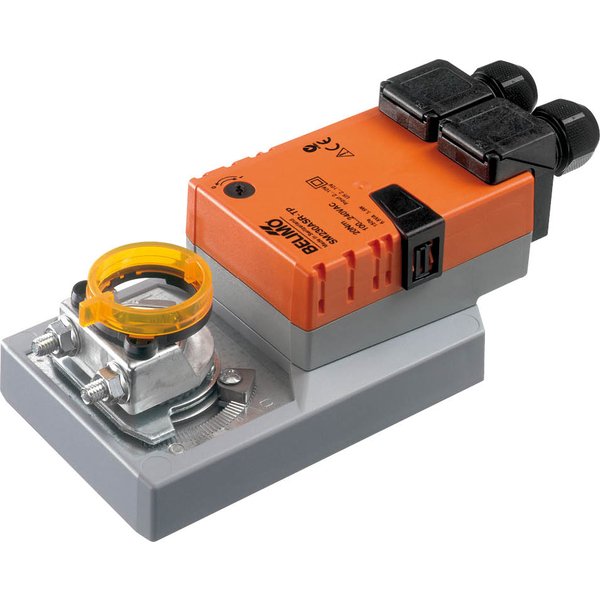

SM230ASR-TP

Siłownik SM230ASR-TP Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie analogowe (2...10 V DC), zaciski podłączeniowe

Producent: Belimo

Kod produktu: SM230ASR-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	230 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Analogowy siłownik do przepustnic powietrza SM230ASR-TP

Siłownik analogowy SM230ASR-TP to niezawodne rozwiązanie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC. Zapewnia moment obrotowy na poziomie 20 Nm, co pozwala na efektywne działanie z przepustnicami o powierzchni do około 4 m². Urządzenie jest zasilane napięciem w szerokim zakresie AC 100...240 V i wyposażone w praktyczne zaciski połączeniowe.

Kluczowe cechy i funkcje

Precyzyjne sterowanie analogowe: Siłownik jest kontrolowany za pomocą standardowego sygnału 2...10 V. Dodatkowo, generuje sygnał sprzężenia zwrotnego (również 2...10 V), który precyzyjnie odzwierciedla aktualne położenie przepustnicy. Sygnał ten może być wykorzystany do sterowania kolejnymi siłownikami w instalacji.
Prosty montaż bezpośredni: Urządzenie można łatwo zamontować bezpośrednio na osi przepustnicy dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również element zapobiegający obracaniu się korpusu siłownika, co gwarantuje stabilność pracy.
Możliwość ręcznego sterowania: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Po jego wciśnięciu przekładnia zostaje wysprzęglona, a dla wygody przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego, co zapewnia bezobsługową i bezpieczną pracę.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	6.5 VA
Przyłącze zasilania:	Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy)
Przyłącze sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Styk pomocniczy:	24 V DC ±30%, maks. 10 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	2.5 kV
Odporność na impulsy napięciowe - sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.94 kg
