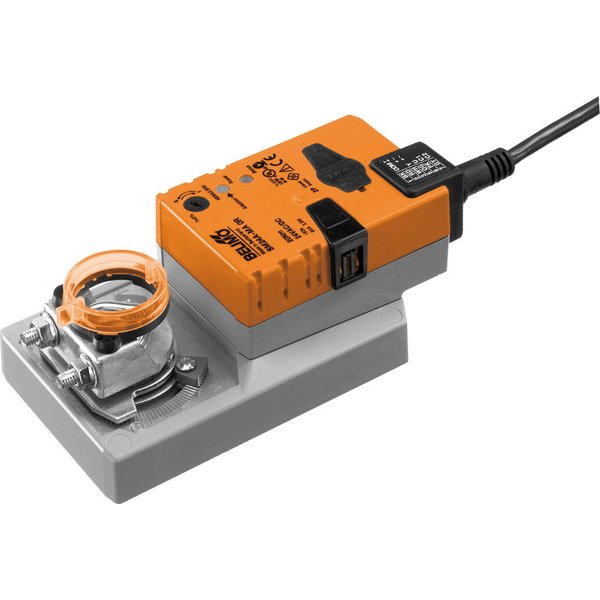

SM24A-MA

Siłownik SM24A-MA Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: SM24A-MA

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Parametryzowalny siłownik do przepustnic SM24A-MA

Siłownik SM24A-MA to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy wentylacji i klimatyzacji. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 4 m², zapewniając moment obrotowy na poziomie 20 Nm. Urządzenie zasilane jest napięciem 24 V AC/DC i sterowane analogowo sygnałem 4...20 mA. Dodatkowo, siłownik oferuje sygnał sprzężenia zwrotnego 2...10 V, co umożliwia dokładne monitorowanie jego pozycji.

Kluczowe cechy i funkcje

Elastyczna konfiguracja: Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, parametry pracy siłownika można indywidualnie modyfikować przy użyciu aplikacji Belimo Assistant 2, co pozwala na idealne dopasowanie do wymagań konkretnej instalacji.
Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie przed obrotem gwarantuje stabilność i skraca czas instalacji.
Przestawianie ręczne: Wbudowany przycisk umożliwia ręczne ustawienie położenia przepustnicy poprzez wysprzęglenie przekładni. Przycisk można zablokować w pozycji wciśniętej, co jest bardzo pomocne podczas prac serwisowych i konfiguracyjnych.
Regulowany kąt obrotu: Zakres ruchu siłownika można precyzyjnie ograniczyć za pomocą regulowanych ograniczników mechanicznych, co zapewnia pełną kontrolę nad pracą przepustnicy.
Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia bezpieczną i stabilną pracę przez długi czas.
Automatyczna adaptacja: Funkcja adaptacji, którą można aktywować przyciskiem, pozwala siłownikowi na automatyczne rozpoznanie mechanicznych ograniczników i dostosowanie do nich swojego zakresu roboczego, co optymalizuje jego działanie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.25 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	4...20 mA
Impedancja wejściowa:	500 Ω
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	90...350 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.98 kg
