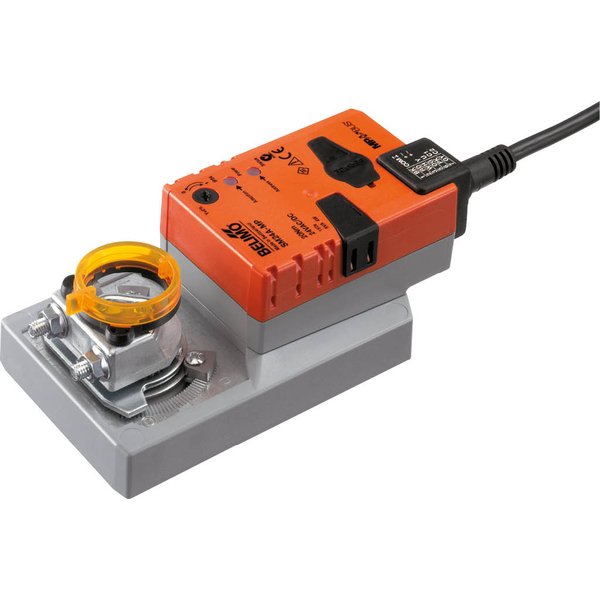

SM24A-MP

Siłownik obrotowy, 20 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (86...346 s), IP54

Producent: Belimo

Kod produktu: SM24A-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic z interfejsem komunikacyjnym SM24A-MP

Siłownik SM24A-MP został zaprojektowany do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Jest odpowiedni do zastosowań z przepustnicami o powierzchni sięgającej około 4 m². Urządzenie łączy w sobie precyzyjne sterowanie analogowe z możliwością komunikacji cyfrowej, oferując dużą elastyczność w integracji z systemami automatyki budynkowej.

Główne cechy produktu

Wysoki moment obrotowy: Siłownik generuje moment obrotowy silnika na poziomie 20 Nm, zapewniając niezawodne działanie.
Elastyczne sterowanie: Urządzenie może być sterowane za pomocą standardowego sygnału analogowego 2...10 V lub zintegrowane z systemem poprzez szynę komunikacyjną Belimo MP-Bus.
Sygnał sprzężenia zwrotnego: Siłownik dostarcza sygnał zwrotny o swoim położeniu w zakresie 2...10 V, co pozwala na precyzyjne monitorowanie jego pracy.
Integracja z czujnikami: Posiada możliwość podłączenia zewnętrznego czujnika (pasywnego, aktywnego lub zestyku) i przesyłania jego odczytów poprzez szynę MP-Bus do systemu nadrzędnego.
Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi montażowemu, siłownik można łatwo i szybko zamocować bezpośrednio na osi przepustnicy.
Obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, co ułatwia serwis i instalację.
Mechaniczna regulacja kąta obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą wbudowanych, regulowanych ograniczników mechanicznych.
Niezawodność i bezpieczeństwo: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Możliwość konfiguracji: Chociaż ustawienia fabryczne pasują do większości typowych zastosowań, poszczególne parametry, takie jak zakres roboczy czy czas ruchu, można modyfikować za pomocą dedykowanych narzędzi serwisowych.

Zastosowanie i instalacja

Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach HVAC. Zasilane jest bezpiecznym napięciem znamionowym AC/DC 24 V. Montaż musi być wykonany przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Dzięki funkcji automatycznej synchronizacji po pierwszym uruchomieniu, siłownik samodzielnie dostosowuje się do zakresu pracy przepustnicy.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	86...346 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
