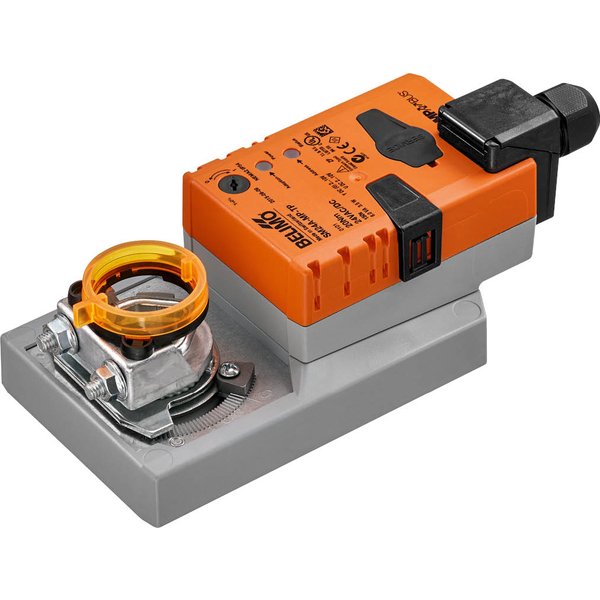

SM24A-MP-TP

Producent: Belimo

Kod produktu: SM24A-MP-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic z komunikacją MP-Bus

Model SM24A-MP-TP to siłownik z interfejsem komunikacyjnym, zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Jest idealnym rozwiązaniem dla przepustnic o powierzchni sięgającej do około 4 m². Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 20 Nm i jest zasilane napięciem znamionowym AC/DC 24 V.

Sterowanie siłownikiem może odbywać się w sposób analogowy, za pomocą zmiennego sygnału 2...10 V, lub cyfrowo poprzez szynę komunikacyjną Belimo MP-Bus. Dodatkowo, urządzenie oferuje sygnał sprzężenia zwrotnego w zakresie 2...10 V, co pozwala na dokładne monitorowanie jego pozycji. Dzięki wbudowanym zaciskom połączeniowym instalacja jest prosta i szybka.

Kluczowe właściwości produktu

Wszechstronne tryby pracy: Siłownik może działać w trybie konwencjonalnym, reagując na standardowy sygnał sterujący DC 0...10 V, lub w trybie komunikacji po szynie MP-Bus, odbierając cyfrowe sygnały z nadrzędnego regulatora. Zacisk U w trybie MP-Bus pełni funkcję interfejsu komunikacyjnego.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Działa wtedy jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika przez szynę MP-Bus do systemu sterowania.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry można łatwo dostosować za pomocą aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni: Montaż na osi przepustnicy jest szybki i łatwy dzięki uniwersalnemu zaciskowi montażowemu. Dołączone zabezpieczenie chroni siłownik przed obracaniem się.
Przestawianie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, który można również zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie ograniczyć z obu stron za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Automatyczna adaptacja i synchronizacja: Przy pierwszym uruchomieniu siłownik wykonuje automatyczną synchronizację do pozycji podstawowej. Funkcję adaptacji, która wykrywa cały zakres położeń mechanicznych, można uruchomić w dowolnym momencie za pomocą dedykowanego przycisku.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	86...346 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.93 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Styk pomocniczy: 1x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

S2A

Styk pomocniczy: 2x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

P10000A

Kategoria ochronna: IP54

P1000A

P140A

Kategoria ochronna: IP54

CRP24-B1

SGA24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
