SM24A-PC

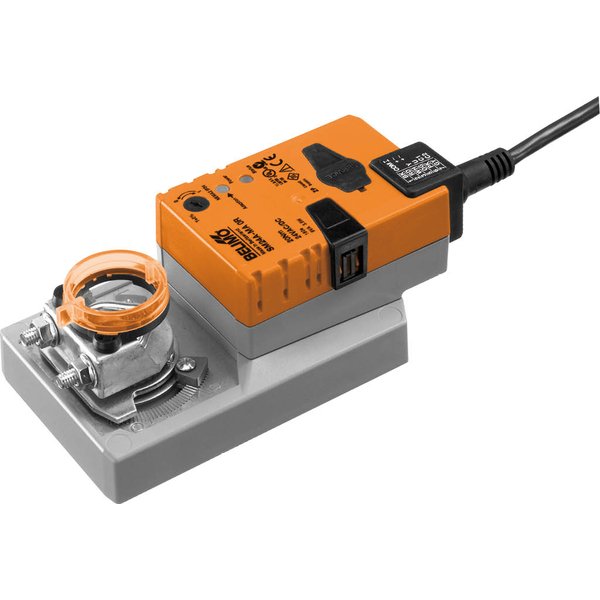

Siłownik SM24A-PC Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: SM24A-PC

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik SM24A-PC to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Zapewnia niezawodną pracę z przepustnicami o powierzchni sięgającej 4 m², oferując moment obrotowy silnika na poziomie 20 Nm. Zasilany jest napięciem AC/DC 24 V i sterowany za pomocą sygnału analogowego 0...20 V PhC, a wbudowany sygnał sprzężenia zwrotnego 2...10 V umożliwia precyzyjne monitorowanie pozycji.

Główne cechy i funkcje

Możliwość parametryzacji: Urządzenie jest w pełni konfigurowalne. Choć fabryczne ustawienia są odpowiednie dla większości zastosowań, istnieje możliwość modyfikacji poszczególnych parametrów, takich jak moment obrotowy, czas ruchu czy sygnał sprzężenia zwrotnego, za pomocą dedykowanego oprogramowania Belimo Service Tool (MFT-P).
Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi montażowemu oraz dołączonej taśmie zabezpieczającej przed obracaniem, instalacja siłownika na osi przepustnicy jest szybka i bezproblemowa.
Wysoka niezawodność działania: Siłownik posiada zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Regulowany kąt obrotu: Kąt pracy urządzenia można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych.
Przestawianie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a dla wygody przycisk można zablokować w pozycji wciśniętej.
Adaptacja i synchronizacja: Siłownik automatycznie przeprowadza proces synchronizacji po pierwszym uruchomieniu lub po użyciu ręcznego przestawiania. Funkcja adaptacji, która wykrywa cały zakres położeń, może być aktywowana ręcznie przyciskiem lub za pomocą oprogramowania.
Wybór kierunku obrotu: Kierunek ruchu silnika można w prosty sposób zmienić za pomocą przełącznika lub elektronicznie.

Bezpieczeństwo i standardy

Urządzenie charakteryzuje się wysokim stopniem ochrony IP54, co zapewnia jego odporność na kurz i wodę. Zostało zaprojektowane jako bezobsługowe i spełnia rygorystyczne normy bezpieczeństwa, w tym IEC/EN 60730. Posiada również certyfikat higieniczny zgodny z VDI 6022, co potwierdza jego przystosowanie do mycia i dezynfekcji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.25 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	0...20 V PhC
Impedancja wejściowa:	8.2 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	90...350 s
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%)
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Enclosure:	UL, typ obudowy 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Styk pomocniczy: 1x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

S2A

Styk pomocniczy: 2x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

P10000A

Kategoria ochronna: IP54

P1000A

P140A

Kategoria ochronna: IP54

CRP24-B1

SGA24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
