SM24A-R9

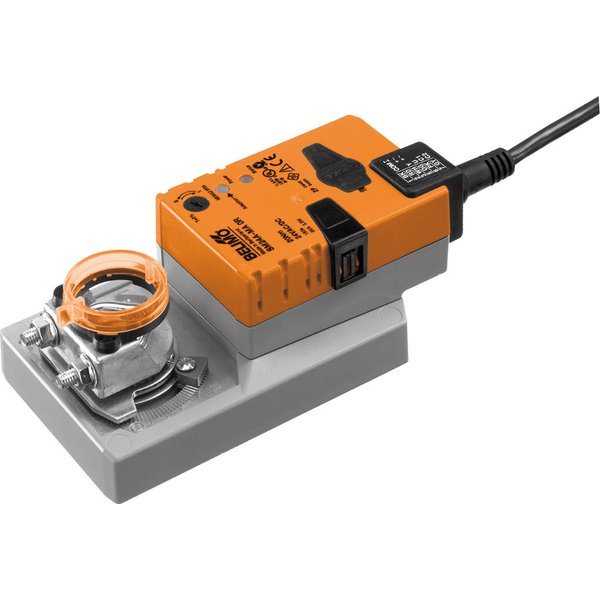

Siłownik SM24A-R9 Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: SM24A-R9

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	0...135 Ω od
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Połączenie elektryczne:	Kabel 1 m, 5x 0.75 mm²
Kategoria ochronna:	IP54

Parametryzowalny siłownik do przepustnic SM24A-R9

Siłownik SM24A-R9 to zaawansowane, programowalne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach. Został zaprojektowany do obsługi przepustnic o powierzchni do około 4 m², oferując moment obrotowy silnika na poziomie 20 Nm.

Urządzenie zasilane jest napięciem znamionowym 24 V AC/DC i sterowane za pomocą analogowego sygnału 0...135 Ω, co zapewnia kompatybilność z popularnymi regulatorami firm takich jak Honeywell, JCI czy Sauter. Siłownik generuje również sygnał sprzężenia zwrotnego 2...10 V, który informuje o aktualnym położeniu przepustnicy.

Kluczowe cechy i funkcjonalność

Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego. Dołączona taśma zabezpiecza urządzenie przed obracaniem.
Wysoka niezawodność działania: Urządzenie jest zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Możliwość przestawiania ręcznego: Wciśnięcie dedykowanego przycisku powoduje wysprzęglenie przekładni, co umożliwia ręczną regulację położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych.
Automatyczna adaptacja i synchronizacja: Po pierwszym podłączeniu zasilania siłownik wykonuje automatyczną synchronizację do pozycji początkowej. Funkcję adaptacji, która wykrywa cały zakres położeń, można uruchomić ręcznie za pomocą przycisku.

Zaawansowana parametryzacja

Model SM24A-R9 oferuje szerokie możliwości konfiguracji, aby idealnie dopasować jego działanie do specyfiki instalacji. Chociaż ustawienia fabryczne sprawdzają się w większości zastosowań, kluczowe parametry mogą być modyfikowane za pomocą narzędzia serwisowego ZTH EU lub oprogramowania Belimo PC-Tool (MFT-P). Możliwa jest m.in. zmiana czasu przebiegu, regulacja sygnału sprzężenia zwrotnego czy momentu obrotowego.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.25 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 5x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	0...135 Ω
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	90...350 s
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%)
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Enclosure:	UL, typ obudowy 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1. Zgodność ze standardem UL.
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.0 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Styk pomocniczy: 1x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

S2A

Styk pomocniczy: 2x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

P10000A

Kategoria ochronna: IP54

P1000A

P140A

Kategoria ochronna: IP54

CRP24-B1

SGA24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
